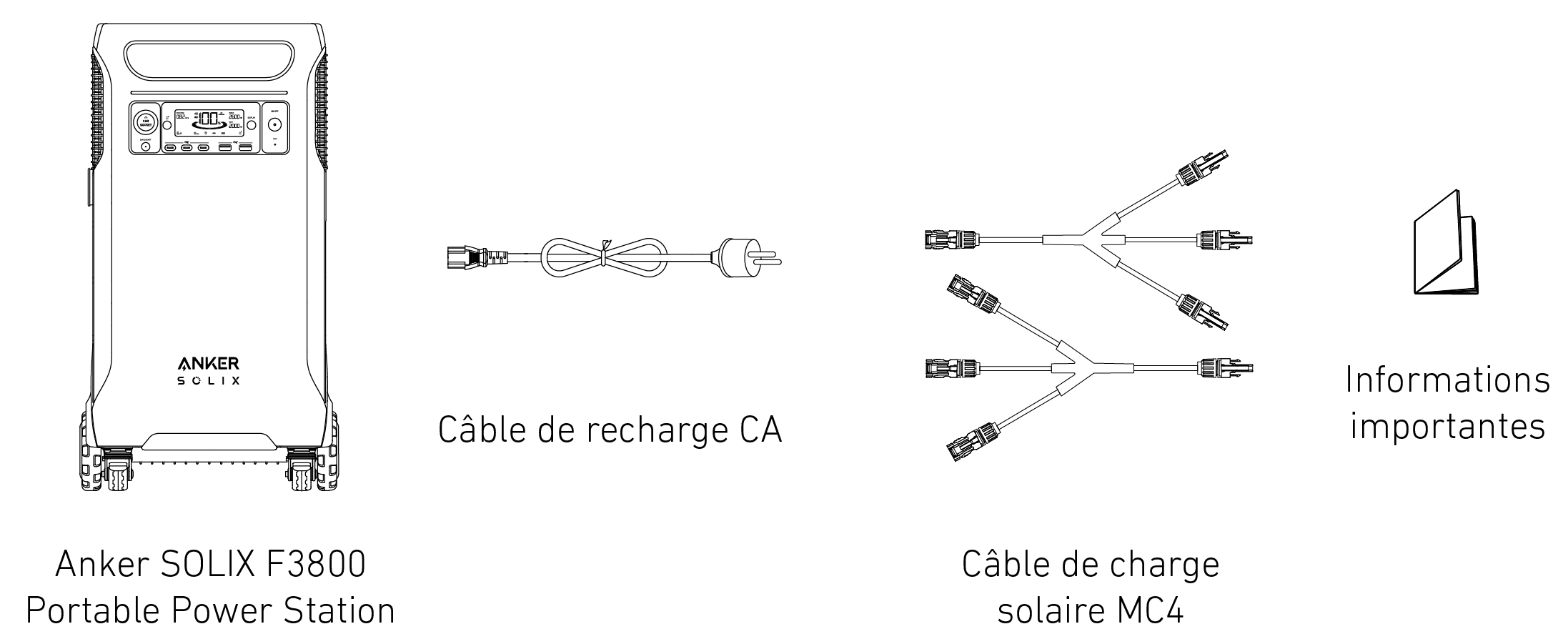

Contenu du carton

Aperçu

Aperçu du produit

❶	Bouton marche/arrêt	❷	Bouton d'affichage
❸	Ports USB	❹	Bouton IoT
❺	Prise de voiture	❻	Bouton de prise pour voiture
❼	Port EV	❽	Port de sortie CA 16 A
❾	Ports de sortie CA 13 A (les quatre ports ci-dessous avec fonction UPS)	❿	Port d’entrée CA
⓫	Protection contre les surcharges (entrée CA)	⓬	Double entrée de panneau solaire et entrée de prise de voiture
⓭	Port de batterie d’extension	⓮	Frein de roue
⓯	Roues	⓰	Poignée rétractable (appuyer sur le bouton de la poignée rétractable et tirer pour la sortir)
⓱	Poignée inférieure	⓲	Bouton de sortie CA

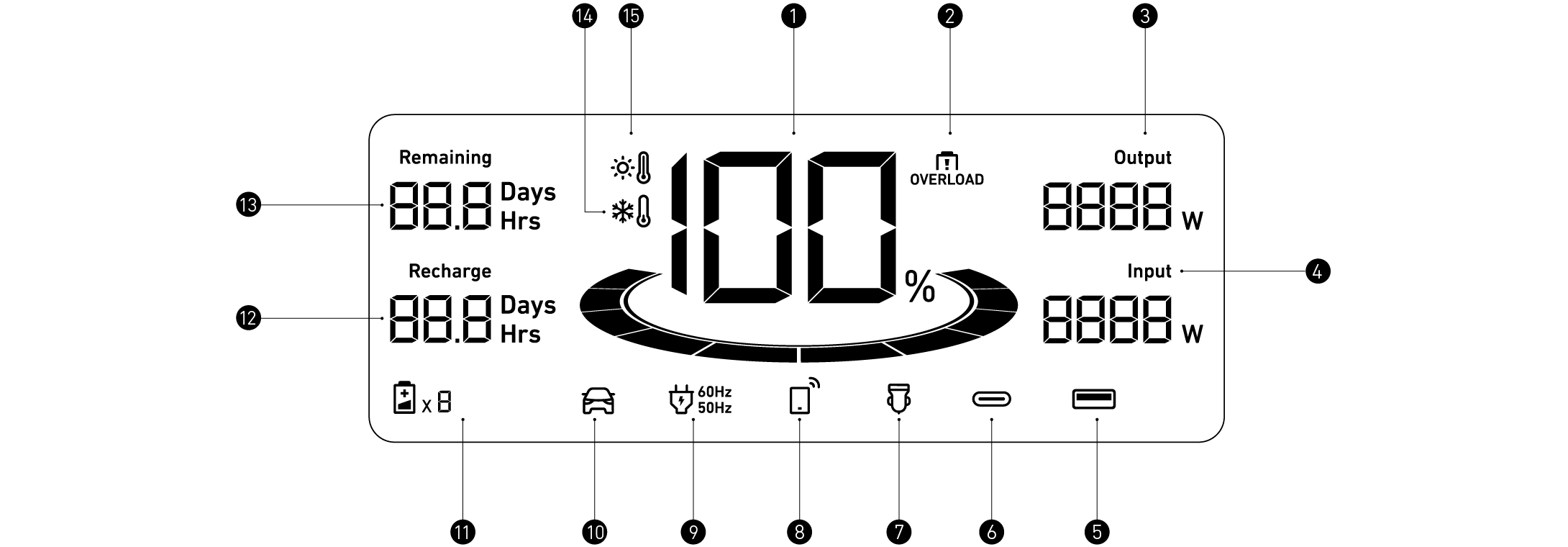

Guide de l’écran LCD

❶Batterie restante pour la station d'alimentation et batterie d'extension

❷Avertissement de surcharge
Cette icône apparaît quand un port est en surcharge. Le port sera désactivé pour éviter tout dommage. Retirer le dispositif à l'origine de la surcharge.

❸Puissance de sortie actuelle

❹Puissance d’entrée actuelle

❺Port de sortie USB-A

❻Port de sortie USB-C

❼Charge du véhicule

❽IoT
Appuyez sur le bouton IOT pendant 2 secondes et connectez vos appareils via l’application lorsque cette icône apparaît à l’écran.

❾Fréquance de charge CA et de tension

❿Charge de véhicule électrique

⓫Nombre de batterie d'extension connectée

Lorsque la batterie d'expansion est connectée avec succès, cet icône apparaît à l'écran.

⓬Durée estimée de la recharge complète

⓭Durée estimée de l’épuisement de la batterie

⓮Alerte de basse température
Lorsque cette icône apparaît, cessez d’utiliser la centrale électrique jusqu’à ce que l’icône disparaisse.

⓯Alerte de haute température
Lorsque cette icône s’affiche, cessez d’utiliser la centrale électrique et laissez-la refroidir jusqu’à ce que l’icône disparaisse.

Recharge de votre station d'alimentation

Lorsque votre station d'alimentation portable ne dispose plus que de 1 % de batterie restante, l'indicateur « Batterie restante » clignotera pour vous rappeler de la recharger.

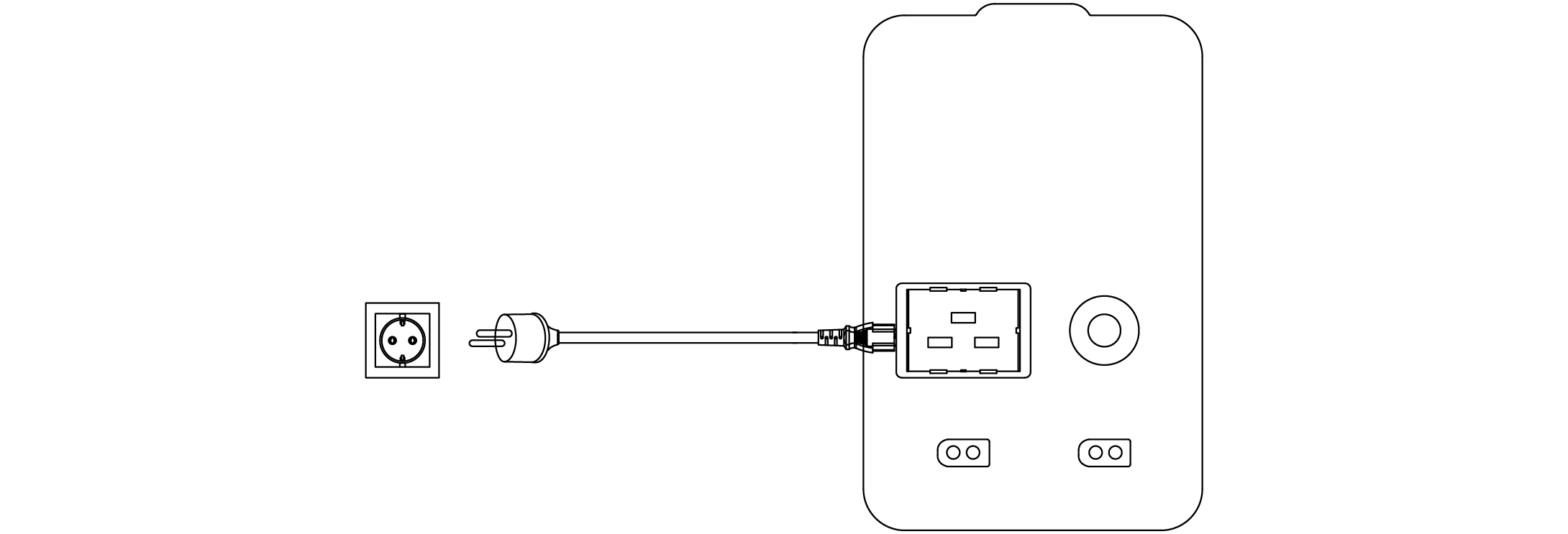

Recharge CA (2 990 W max)

Rechargez votre station d'alimentation en la branchant sur une prise murale à l'aide du câble de charge CA.

Recharge de panneau solaire (2400 W max)

Rechargez votre station d'énergie avec une entrée solaire maximale de 2400 W.

Si le panneau solaire est éloigné de la centrale électrique, vous pouvez acheter le câble de charge solaire Anker SOLIX MC4 en tant que câble d'extension sur le site officiel d'Anker, et le connecter à la partie indiquée par la ligne pointillée sur le schéma.

Recharge de voiture (120 W)

Rechargez votre station d'alimentation en la connectant au port de sortie d'une voiture avec le câble de charge pour voiture (non inclus).

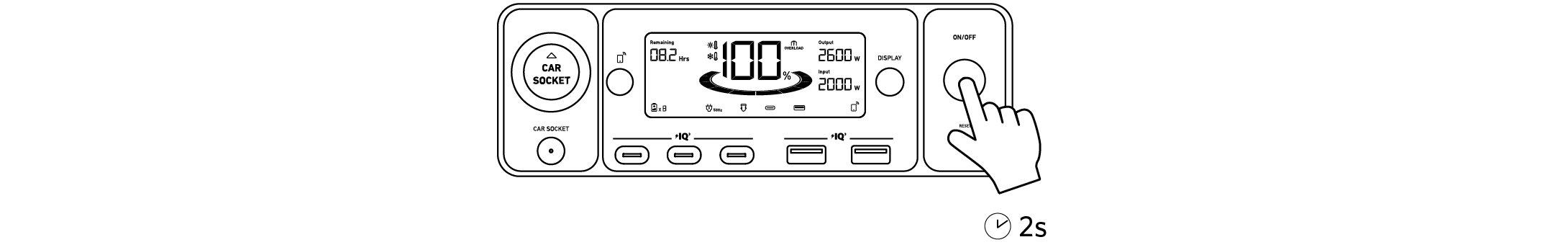

Mise sous/hors tension

Appuyez sur le bouton Marche/Arrêt pendant 2 secondes pour allumer ou éteindre votre station d'alimentation.

Lorsque l'indicateur « Batterie restante » apparaît sur l'écran LCD, votre station d'alimentation est prête à charger des appareils.

Après la mise sous tension, appuyez sur le bouton Affichage pour allumer ou éteindre l'écran. Le temps de mise hors tension automatique peut être réglé dans l'application Anker. La centrale électrique s'éteindra automatiquement si les boutons de sortie sont éteints et si aucun chargement électrique n'est détecté pendant 12 heures.La durée de veille peut être réglée dans l'application Anker.

Alimentation de vos appareils

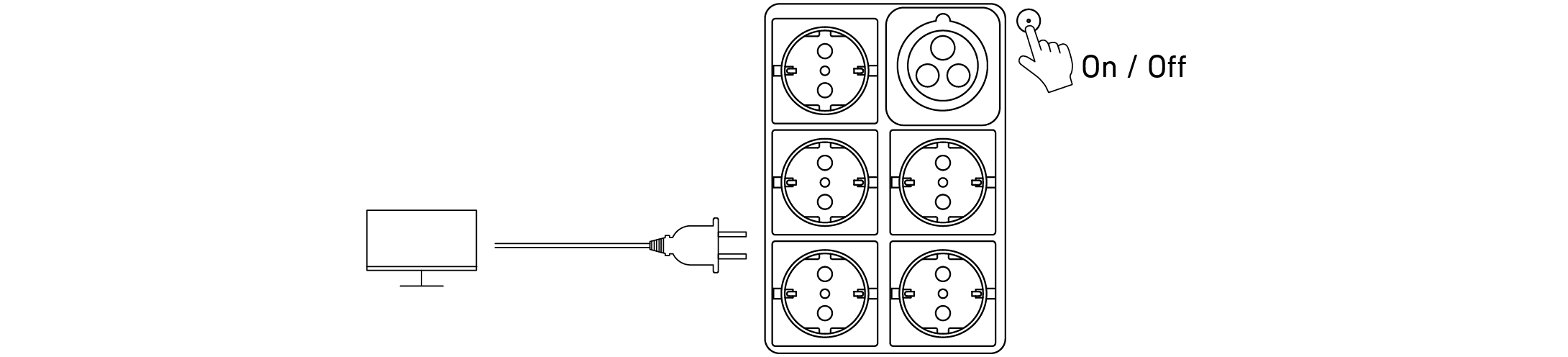

Charge CA

Appuyez sur le bouton de prise de courant CA et connectez votre appareil aux ports de sortie CA.

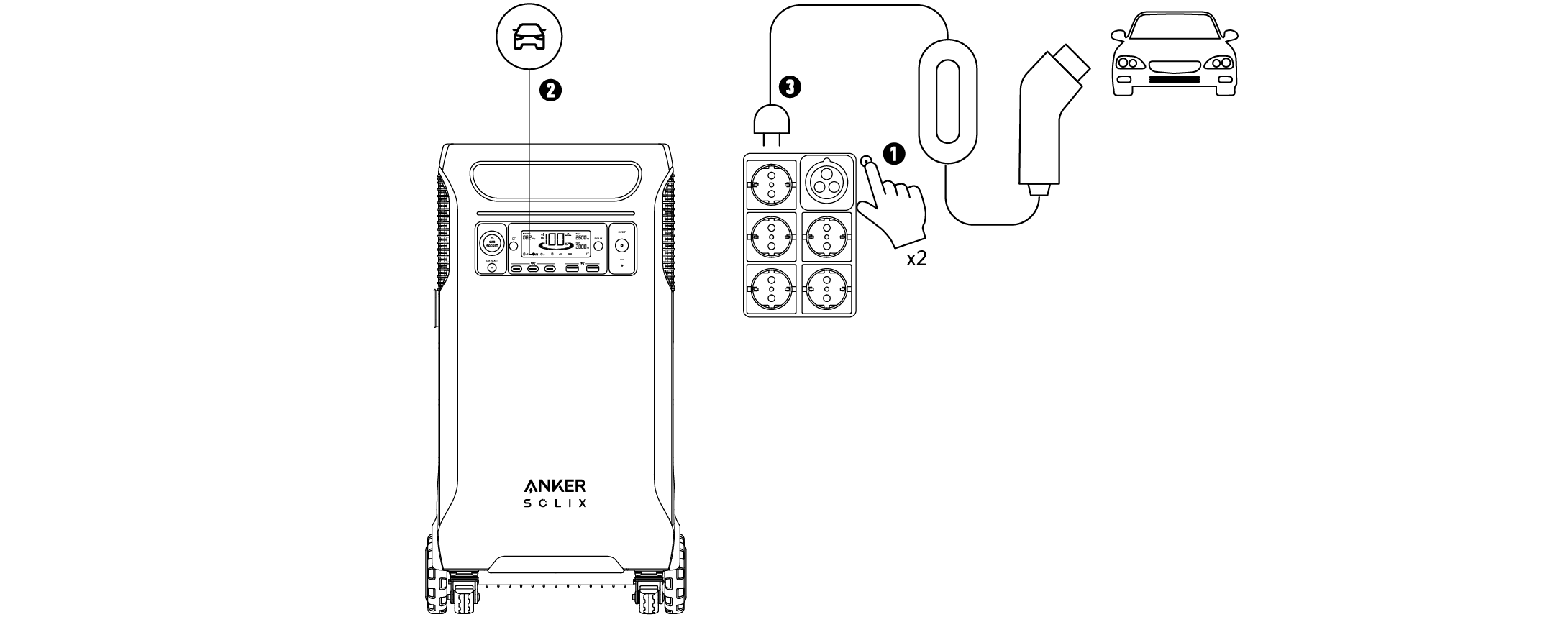

Double-cliquez sur le bouton de la prise secteur, attendez que l'icône de la voiture apparaisse à l'écran, puis connectez votre charge EV au port EV.

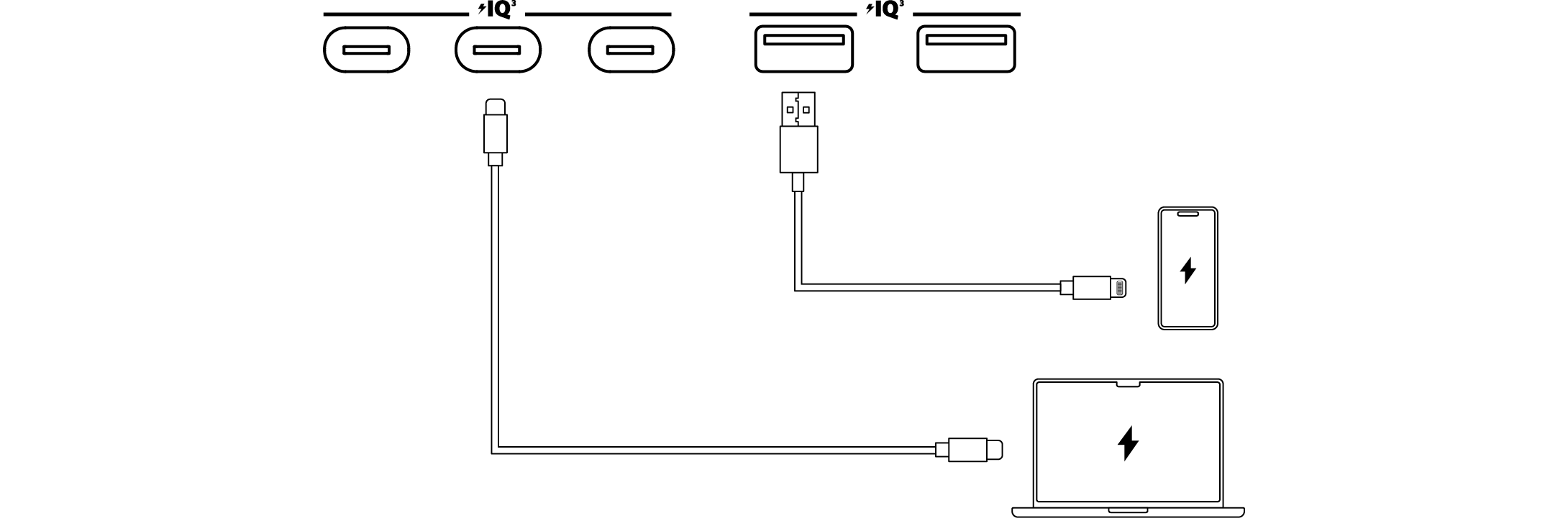

Charge USB

Branchez vos appareils sur les ports USB.

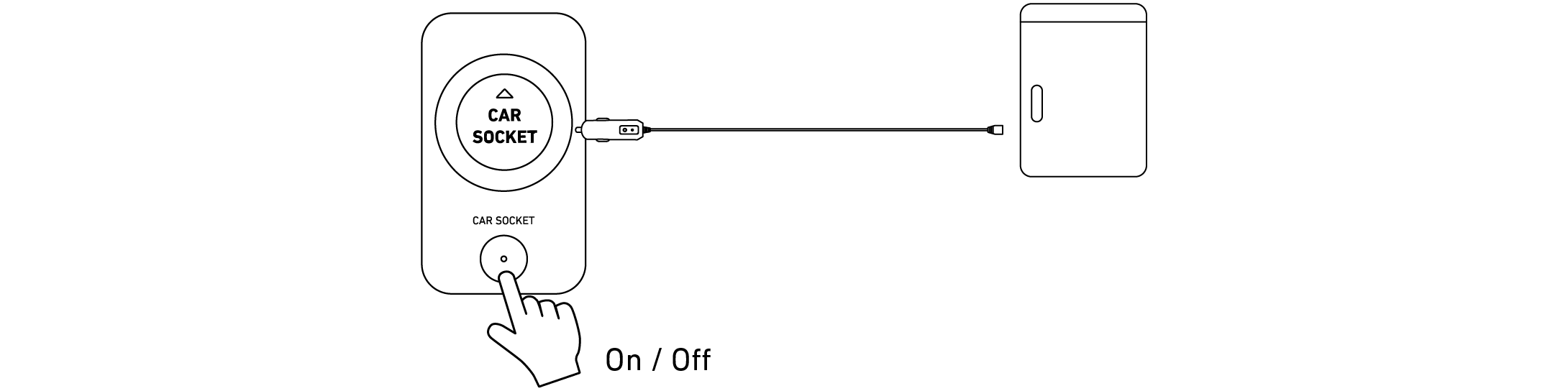

Charge par prise de voiture

Allumez la prise de la voiture et branchez vos appareils pour commencer à les charger.

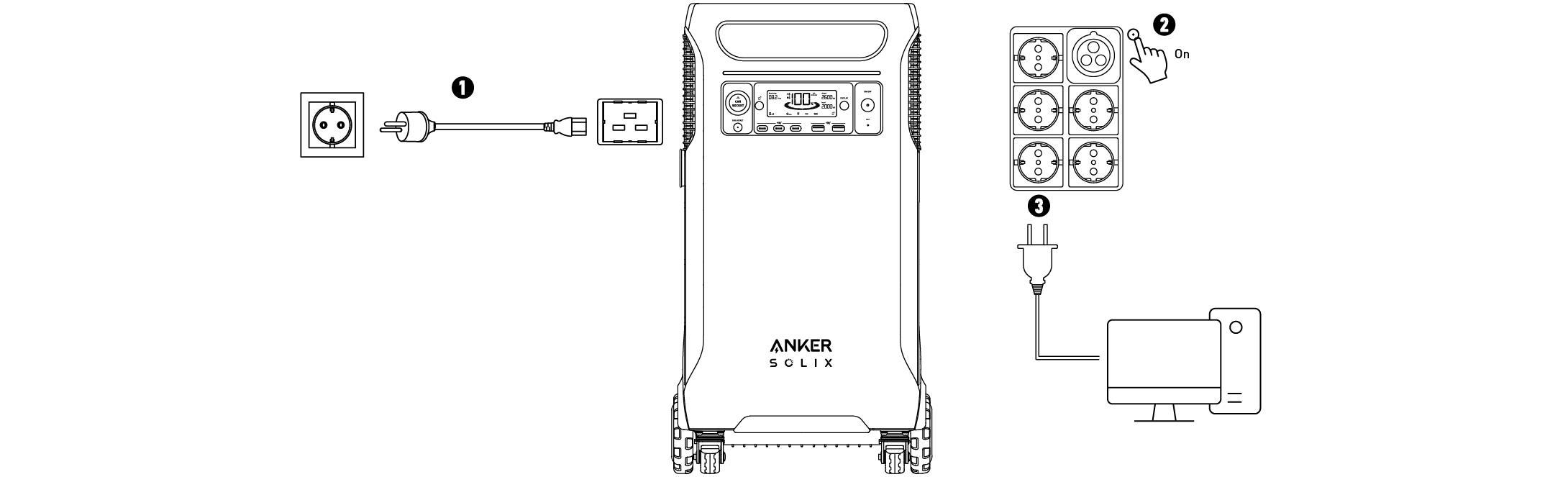

Alimentation sans coupure (UPS)

Pour utiliser la fonction UPS, connectez votre station d'alimentation à une prise murale avec le câble de charge CA, puis appuyez sur le bouton de prise de courant CA et connectez vos appareils via les ports de sortie CA UPS.

Connectez-vous avec une batterie d'extension.

Votre centrale électrique peut être connectée avec des batteries d'extension pour augmenter la capacité jusqu'à 26 880 Wh. Veuillez vous référer au manuel d'utilisation de la Batterie d'extension Anker SOLIX BP3800 pour des instructions détaillées.

Application Anker pour un contrôle intelligent

Vous pouvez contrôler à distance votre station d'alimentation à l'aide de l'application Anker.

1. Téléchargez l'application Anker depuis l'App Store (appareils sous iOS) ou Google Play (appareils sous Android), ou en scannant le code QR.

1. Connectez l'appareil à un réseau avant d'utiliser l'application pour la première fois. Après une connexion réussie, vous pouvez connecter votre appareil hors réseau.
2. Mise à jour du micrologiciel : vous serez informé une fois qu'une nouvelle version du micrologiciel est détectée lorsque vous connectez la station d'alimentation à l'application. Pendant la mise à jour, assurez-vous que la station d'alimentation est chargée et qu'elle est connectée au Wi-Fi.

Lumière

Allumer/Éteindre la lumière sur l'application Anker.

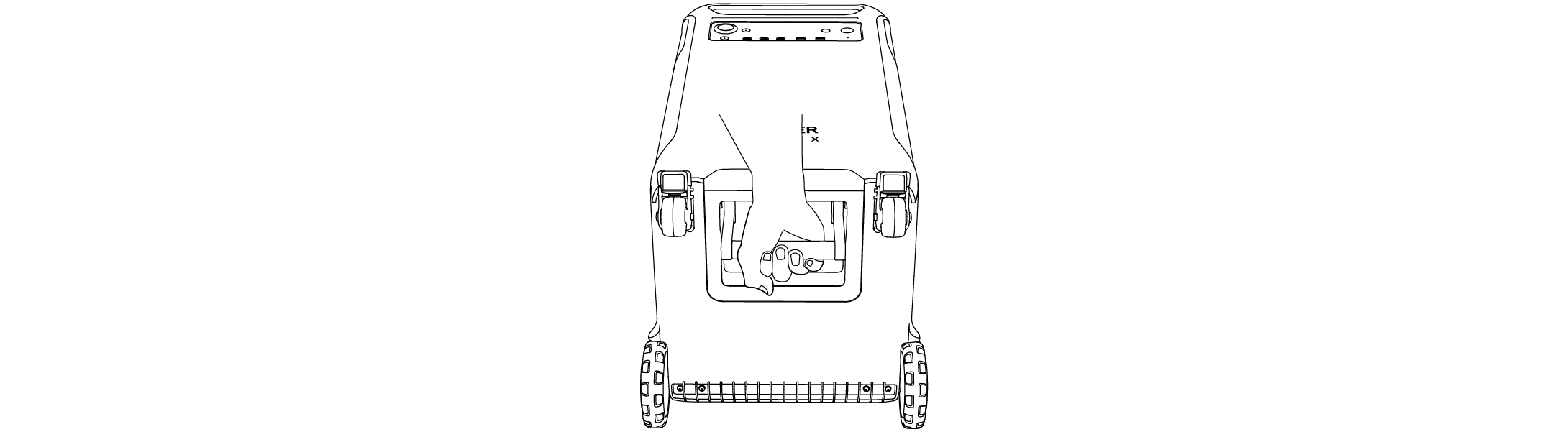

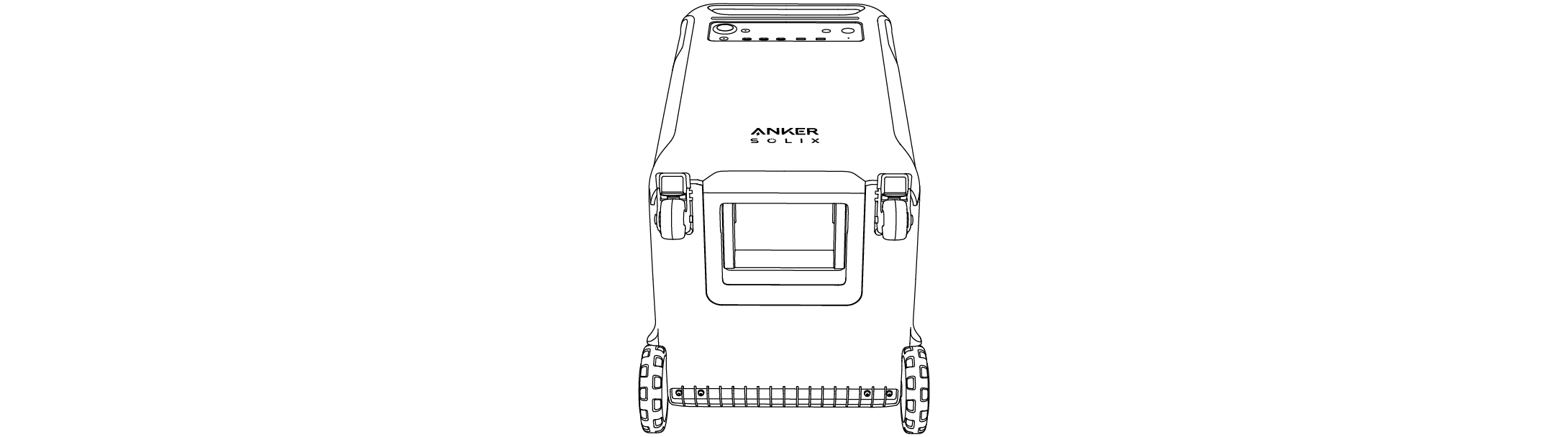

Transportez votre station d'alimentation.

1.Mettez la station d'alimentation à plat.

2.Ouvrez la poignée de pliage inférieure.

3.Saisissez les poignées inférieure et supérieure pour soulever la station d'alimentation.

FAQ

Q1 : Quelle est la puissance de sortie maximale des ports de sortie CA ?

Les ports de sortie CA peuvent fournir un maximum de 6000 W aux appareils connectés.

Q2 : Que dois-je faire lorsque j'utilise un chargeur solaire pour charger ma station d'alimentation ?

L'entrée solaire prend en charge un chargeur solaire de 11 à 60 V avec un connecteur XT-60. Si vous utilisez un chargeur solaire de 11-32 V, le courant prend en charge un maximum de 10 A. Lorsque vous utilisez un chargeur solaire de 32-60 V, le courant prend en charge un maximum de 25 A.

Q3 : Les ports USB-C peuvent-ils charger la station d'alimentation (entrée uniquement) ou sont-ils uniquement des sorties ?

Les ports USB-C prennent en charge uniquement la sortie.

Q4 : Que dois-je faire lorsque la recharge de la CA échoue ?

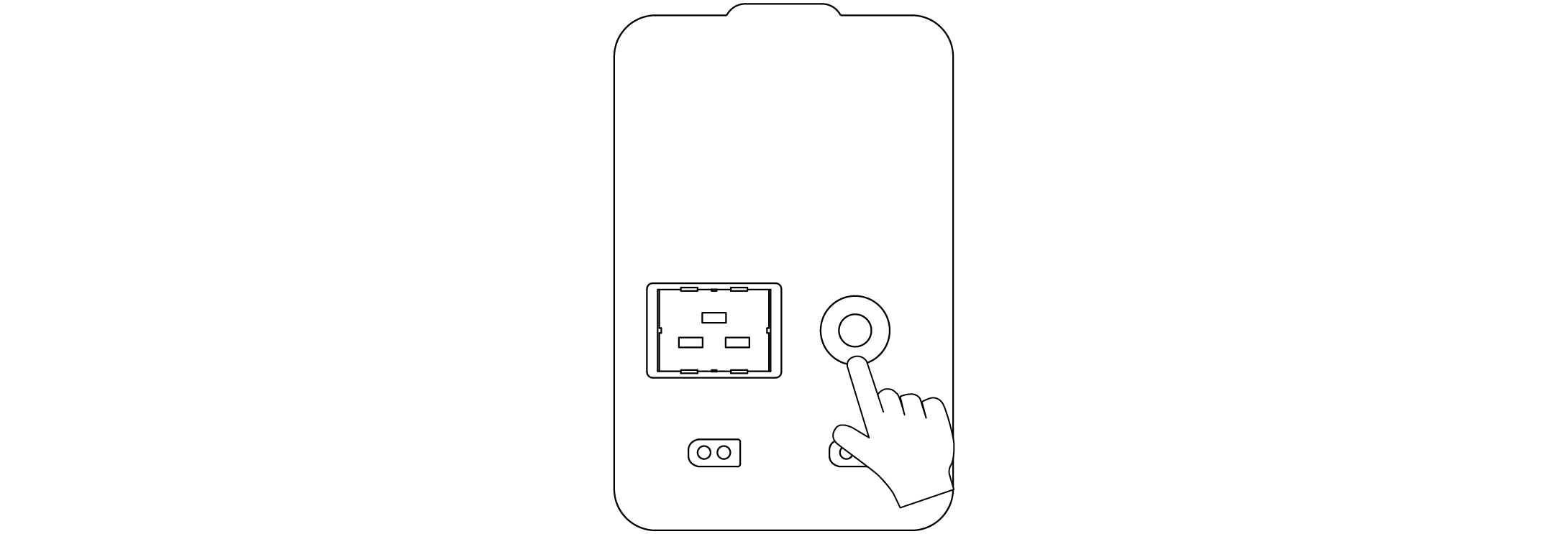

Si la recharge CA ne fonctionne pas, vérifiez si l'interrupteur de protection contre les surcharges est activé. S'il est allumé, appuyez vers le bas pour réinitialiser, puis continuez la charge.

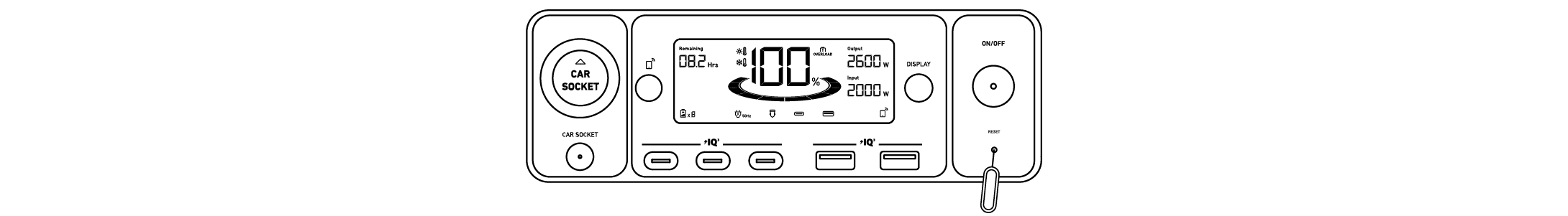

Q5 : Comment réinitialiser ma station d'alimentation ?

Si votre station d'alimentation ne fonctionne pas correctement, insérez un trombone ou une épingle dans le trou de réinitialisation pendant 1 seconde pour une réinitialisation d'usine. Si la station d'alimentation ne fonctionne toujours pas, veuillez contacter support@anker.com.

Q6 : Pourquoi la centrale électrique ne fonctionne-t-elle pas après une longue période de non-utilisation ?

Si la centrale électrique est stockée à faible capacité pendant une longue période, les piles au lithium consomment de l’énergie, ce qui peut entraîner une décharge rapide. Cela entraîne souvent une mauvaise conductivité et une réduction de la durée de vie de la batterie, qui devient alors inutilisable.

Q7 : Comment dois-je stocker et entretenir la centrale électrique ?

Lorsque vous stockez votre station d'alimentation, veuillez vous assurer que vous :

1) Éteignez le bouton d'alimentation principale.

2) Stockez la station de recharge dans un environnement sec et frais.

3) Vérifiez la capacité restante de la batterie chaque semaine. Si le niveau de la batterie est inférieur à 30 %, chargez complètement la station d'alimentation. N'oubliez pas de la charger à 100 % une fois tous les 3 mois.

Spécifications

Type de pile	Cellule LiFePO4
Numéro de pièce de la cellule	32140FS-15000mAh
Numéro de cellule	80
Capacité de la cellule	51,2 Vcc 75 Ah/3840 Wh
Entrée CA	220 V-240 V~ 13 A max, 50 Hz, L+N+PE
Puissance d'entrée CA (charge)	2 990 W max
Puissance d'entrée CA (mode de dérivation)	L+N+PE, 2 990 VA/2 990 W max
Entrée du panneau solaire	11-32 V10 A ; 32 V-60 V25 A (1 200 W maximum chacun)
Sortie du chargeur de voiture	12 V 10 A
Puissance de sortie CA (totale)	6000 W Max
Sortie CA 1	230 V~ 13 A max 50 Hz
Sortie CA 2	230 V~ 16 A max 50 Hz
Sortie USB-A	5 V2,4 A (12 W max par port)
Sortie USB-C	5 V3 A / 9 V3 A / 15 V3 A / 20 V3 A / 20 V5 A (100 W max par port)
UPS	20ms
Température de décharge	-20 °C-40 °C
Température de charge	0 °C-40 °C
Dimensions	70,2×38,8×39,5 cm
Poids net	60 kg
