Montaje con soportes de inclinación ajustable para panel solar

Pasos de instalación del sistema de energía solar para balcón

• Paso A: Encuentre un lugar adecuado para montar el sistema de energía solar para balcón.

• Paso B: Instale el primer panel solar.

• Paso C: Instale el microinversor.

• Paso D: Instale el segundo panel solar.

• Paso E: Conecte el panel solar al microinversor con el cable alargador del panel solar.

NOTA: Este paso se debe realizar con suficiente luz del sol para que el panel solar suministre energía al microinversor.

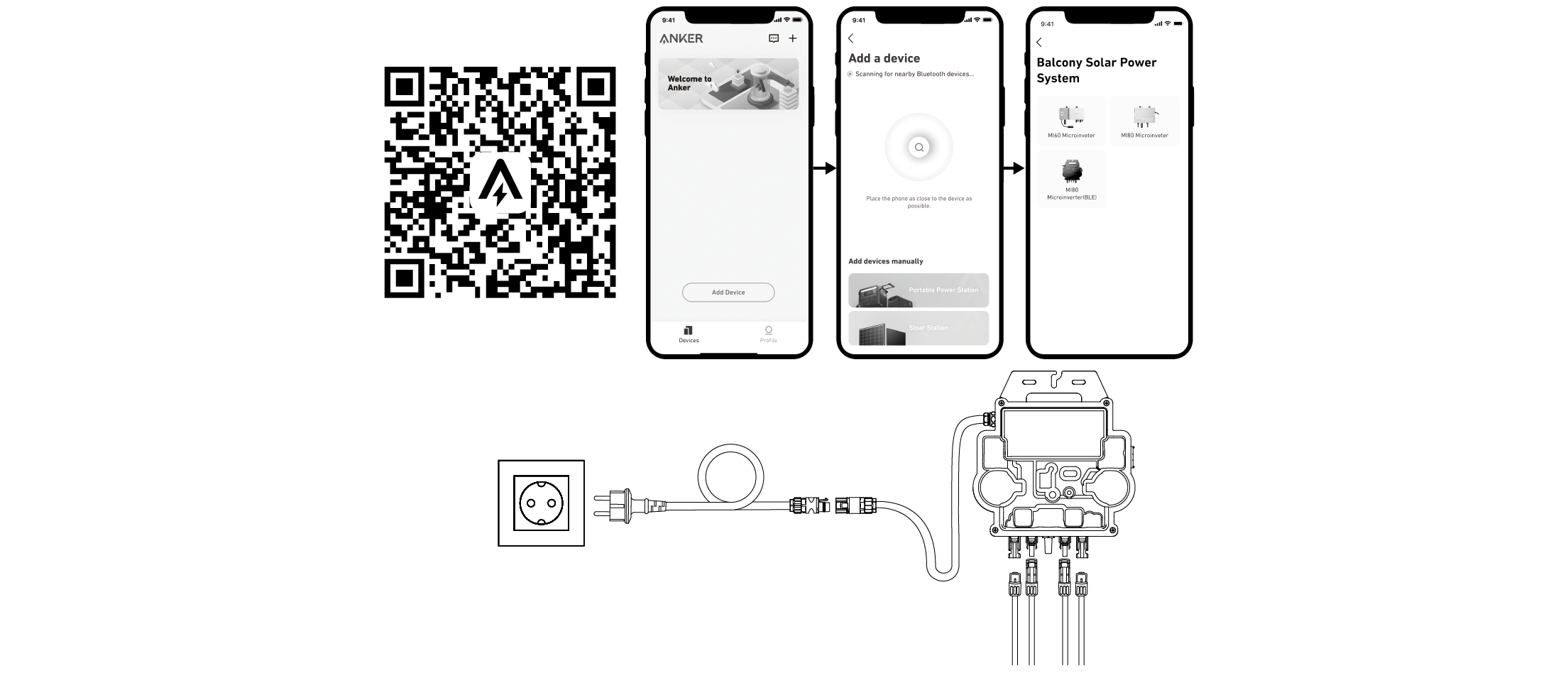

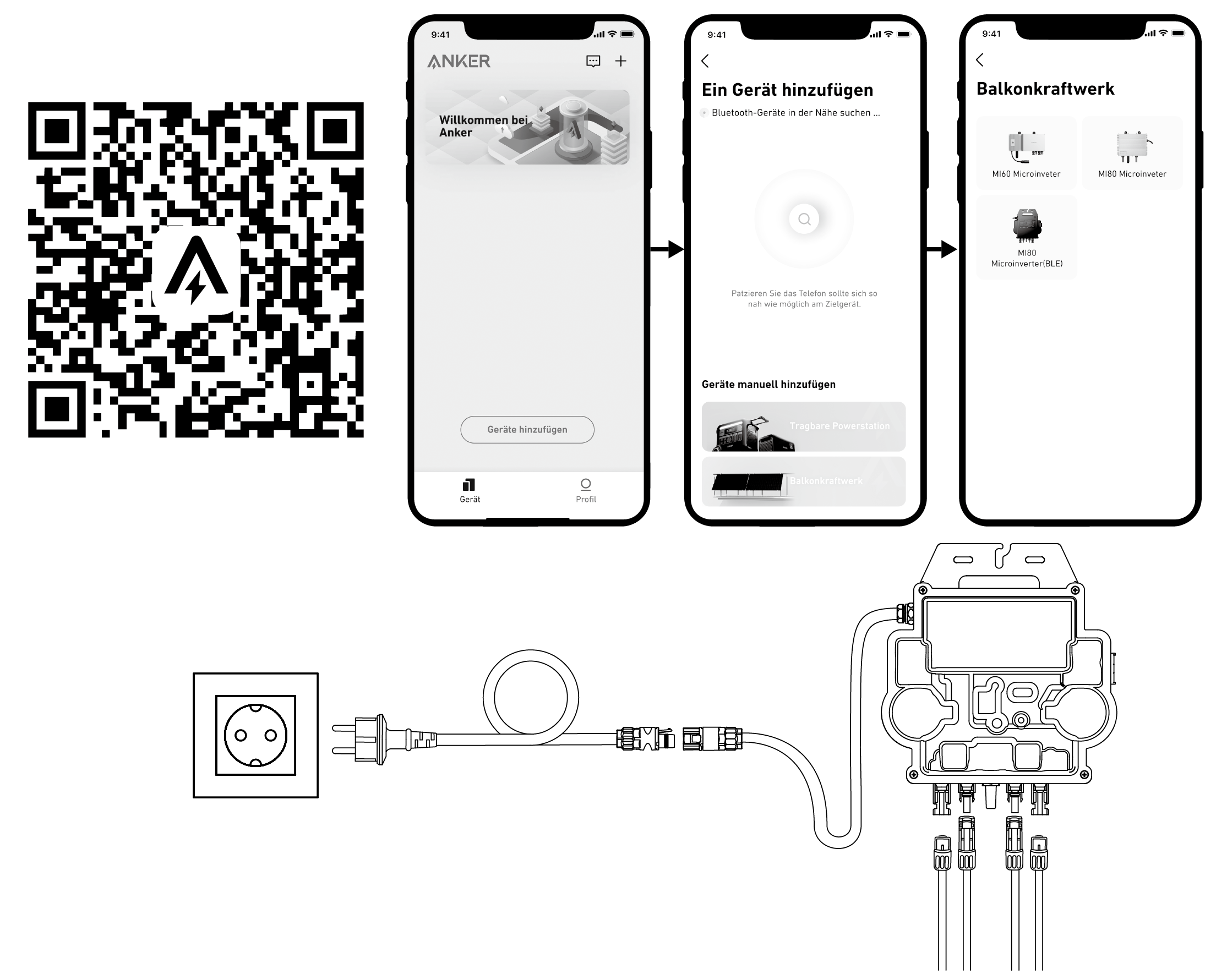

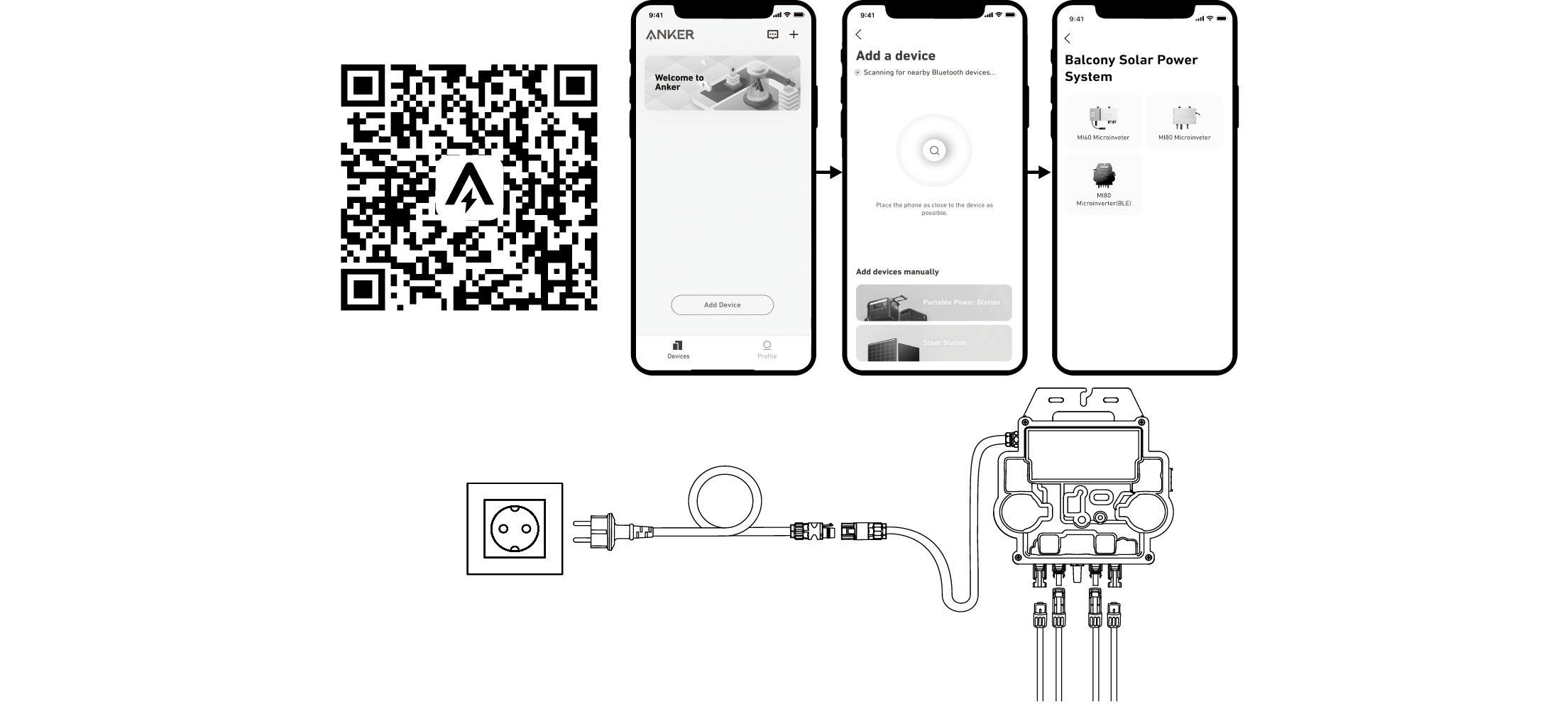

• Paso F: Escanee el código QR y descargue la aplicación Anker. Siga las instrucciones de la aplicación para completar la configuración del microinversor y realizar la conexión del cable Schuko.

NOTA: Este paso se debe realizar mientras la red eléctrica de su hogar esté operativa.

• Paso G: Pasados 20 minutos, recibirá los datos del sistema de energía solar para balcón en la aplicación Anker.

NOTA: De acuerdo con la normativa gubernamental y para garantizar la seguridad, el microinversor solo puede ponerse en funcionamiento después de estar conectado a la red eléctrica durante 5 minutos. Para mejorar la precisión de los datos, el sistema los verificará y validará durante 15 minutos antes de verse en la aplicación.

Vista general de los componentes

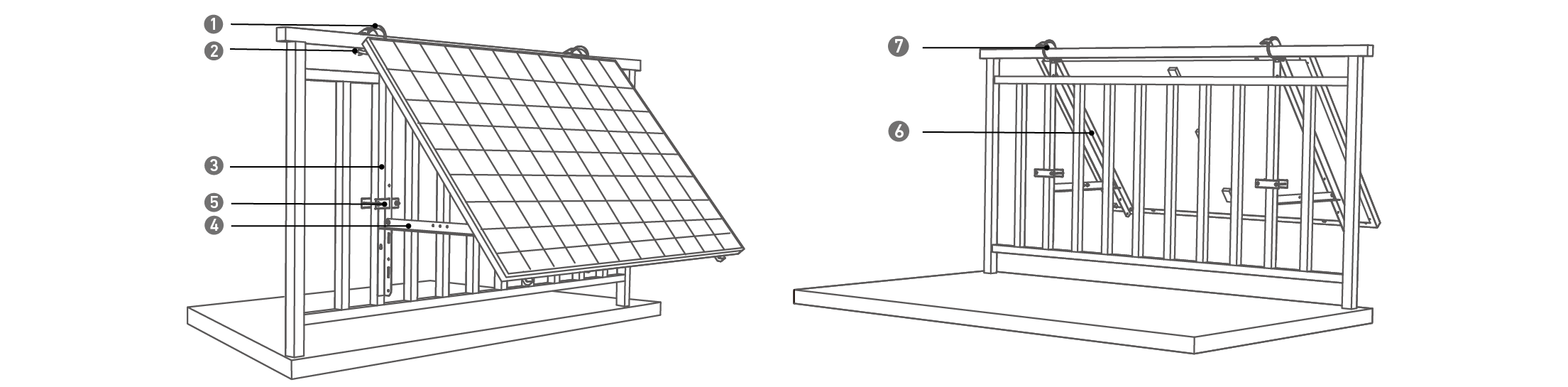

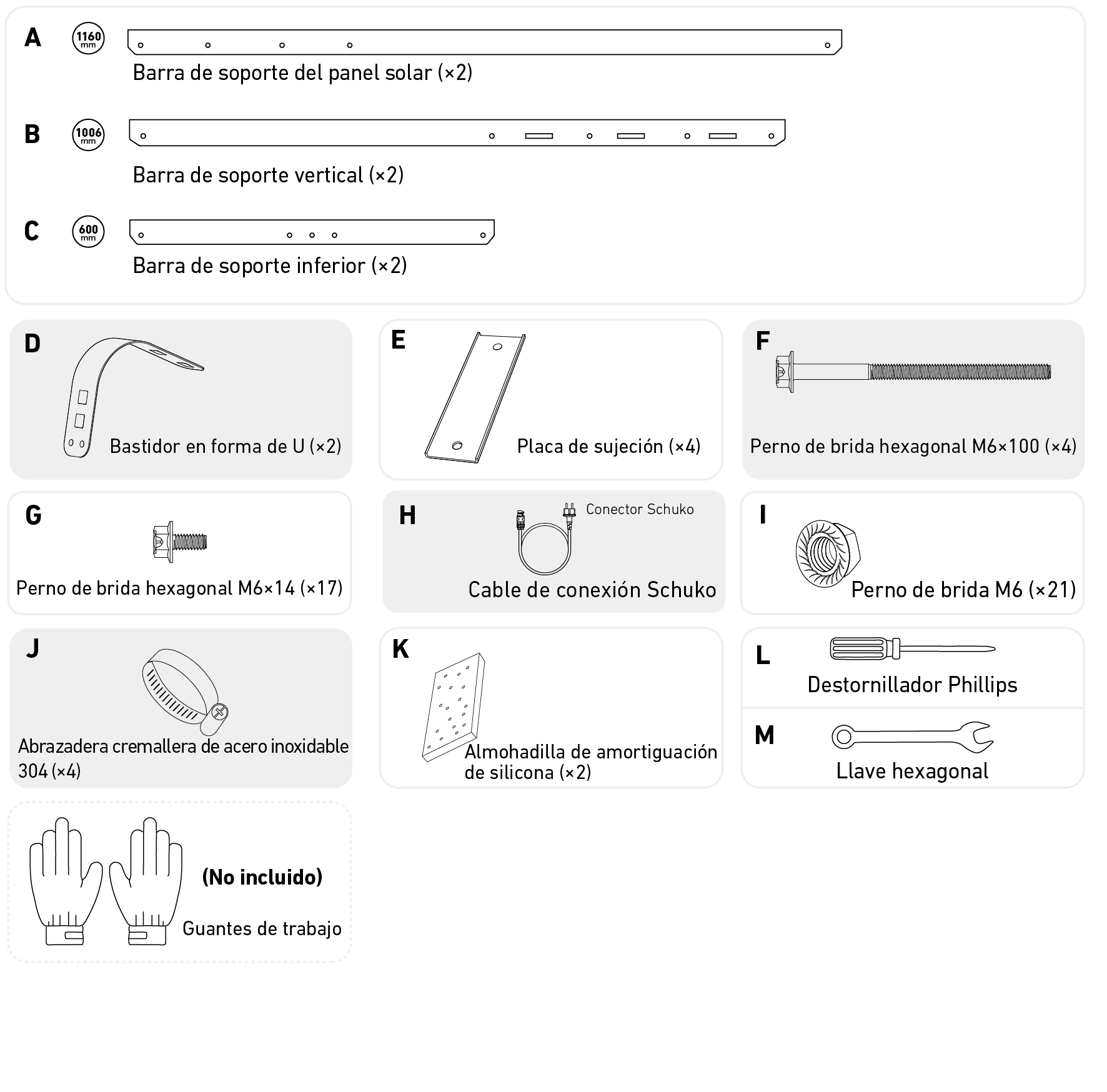

Soportes de montaje de inclinación ajustable para panel solar

1.Abrazadera cremallera de acero inoxidable 304	5.Placa de sujeción
2.Soporte en forma de U	6.Barra de soporte del panel solar
3.Barra de soporte vertical	7.Almohadilla de amortiguación de silicona
4.Barra de soporte inferior

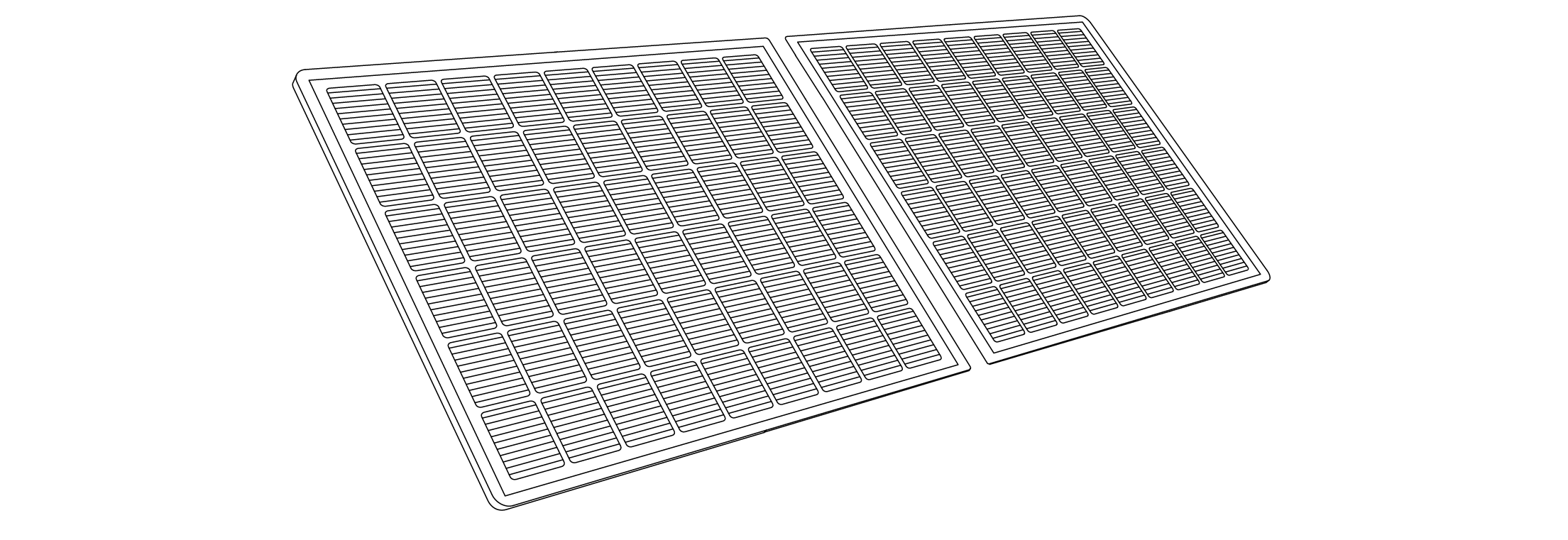

Panel Solar

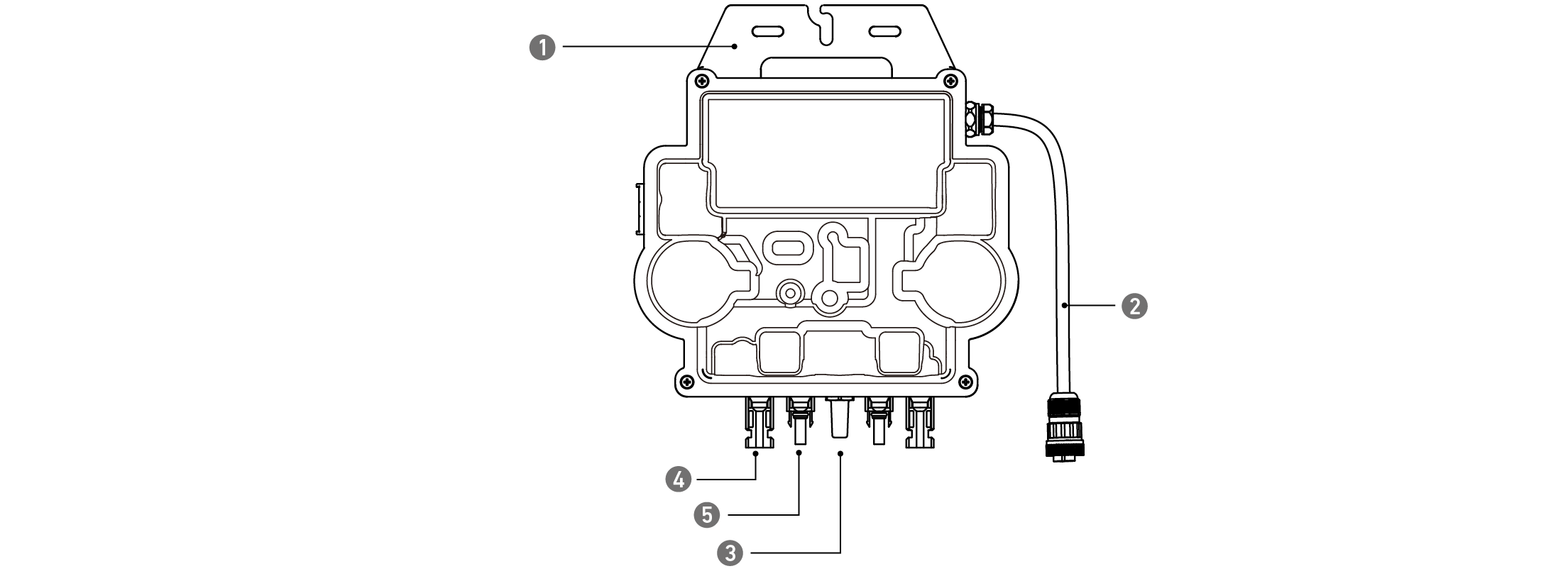

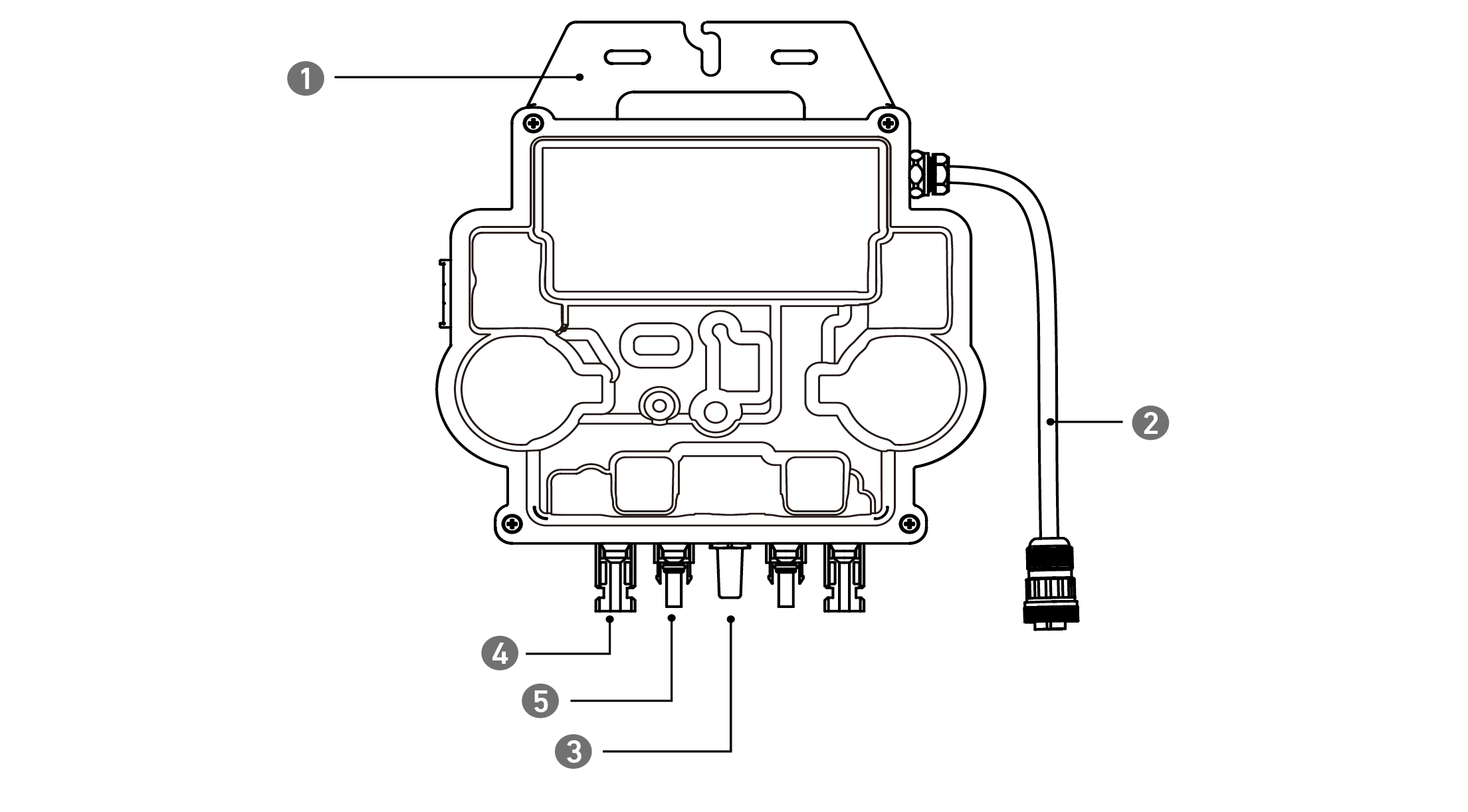

Microinversor

1.MONTAJE	3.Módulo para Wi-Fi	5.Clavija macho QC4
2.Conector de CA	4.Conector hembra QC4

Qué hacer antes del montaje

Si desea verificar y poner en marcha el sistema de energía solar de inmediato, realice el montaje cuando el clima sea soleado.

Le recomendamos que se ayude al menos de otra persona durante el montaje o cuando se vaya a retirar el sistema.

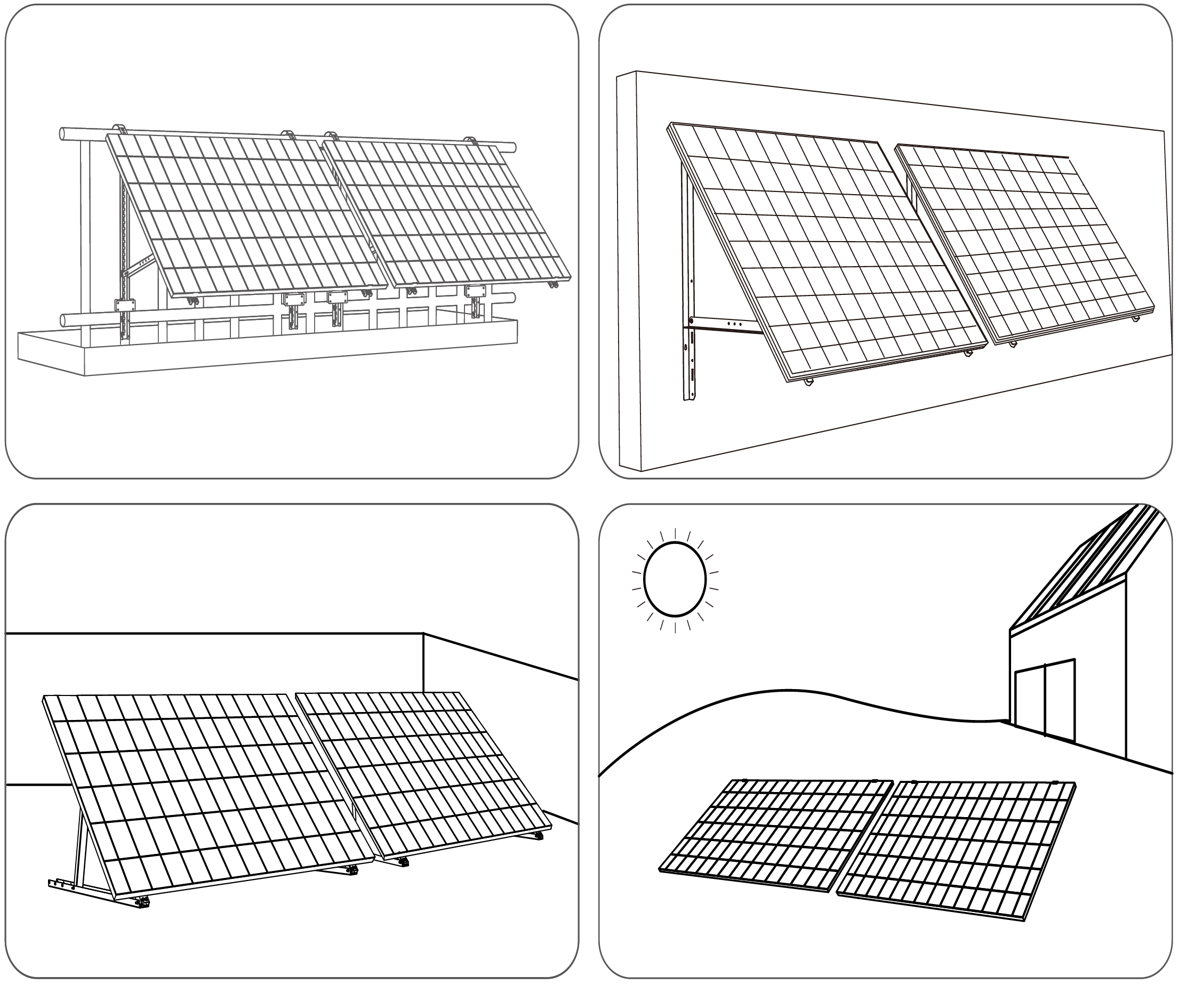

Elección de la ubicación

El panel solar se puede montar en el balcón o en el suelo. Según la ubicación que se elija, habrá diferentes métodos de instalación y se usarán accesorios distintos. Elija una ubicación adecuada antes de instalar los paneles solares.

Medición de la distancia

Decida dónde va a colocar el microinversor y el panel solar con el cable de conexión Schuko y el cable alargador del panel solar.

INSTALACIÓN

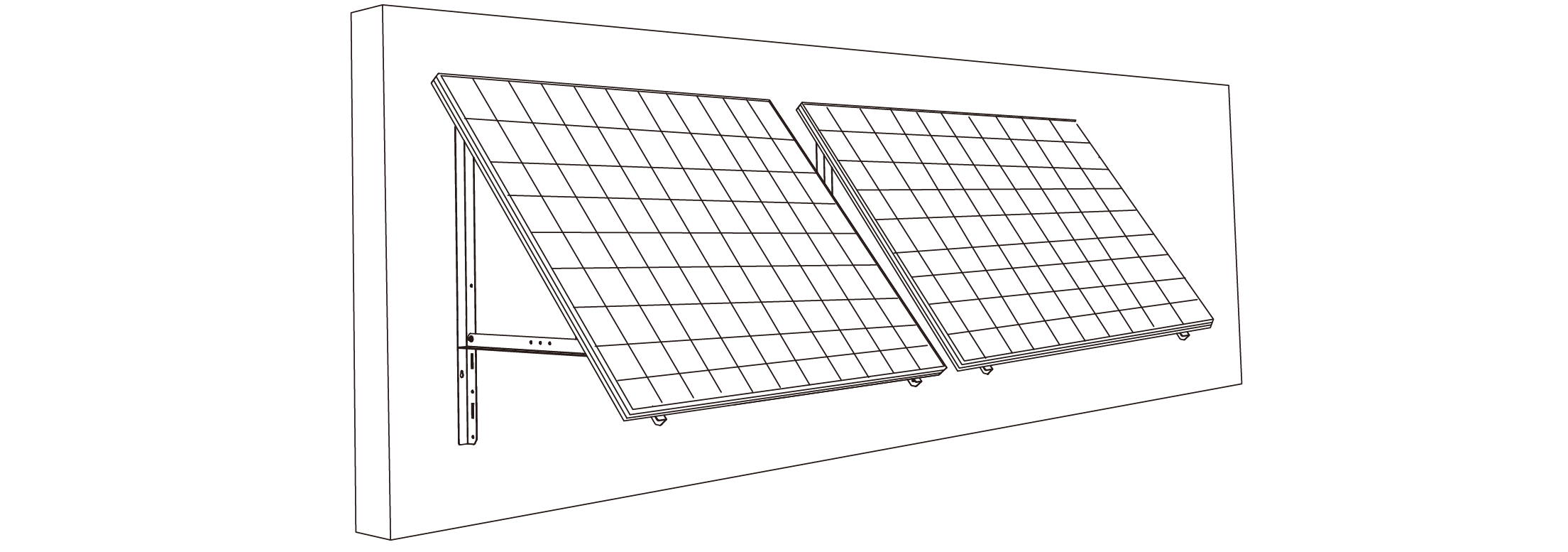

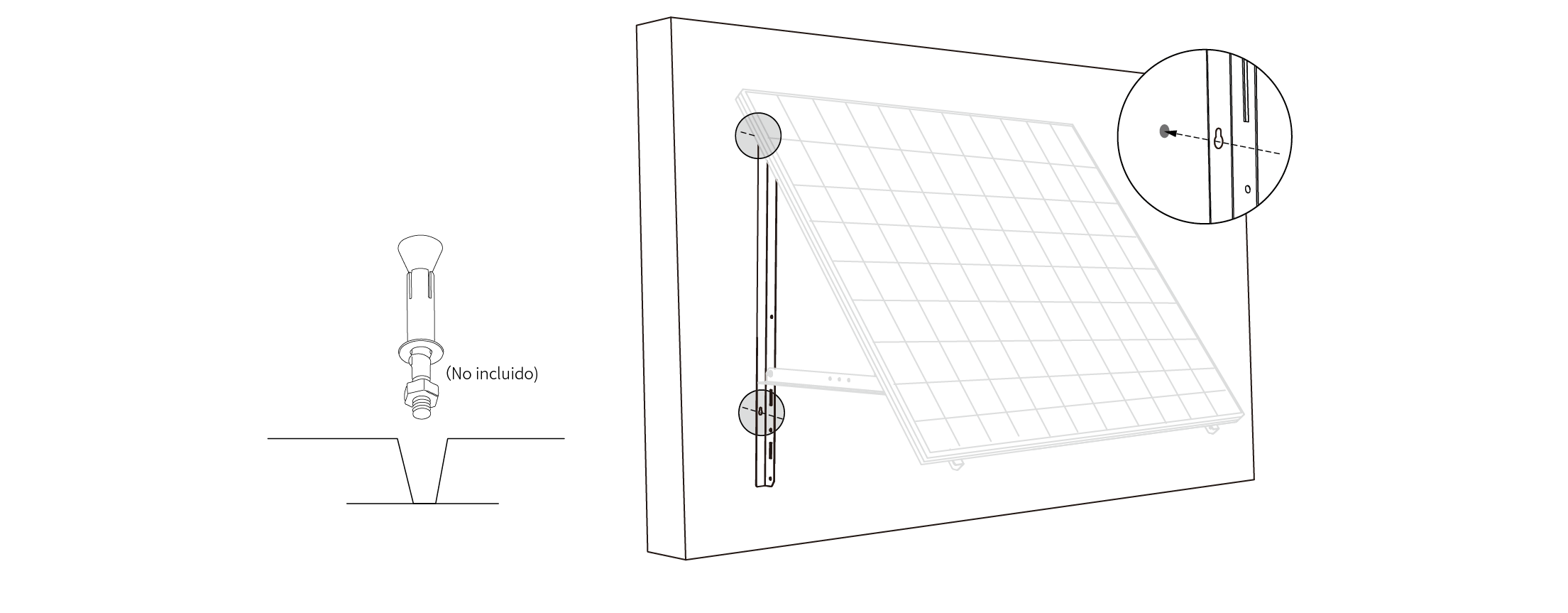

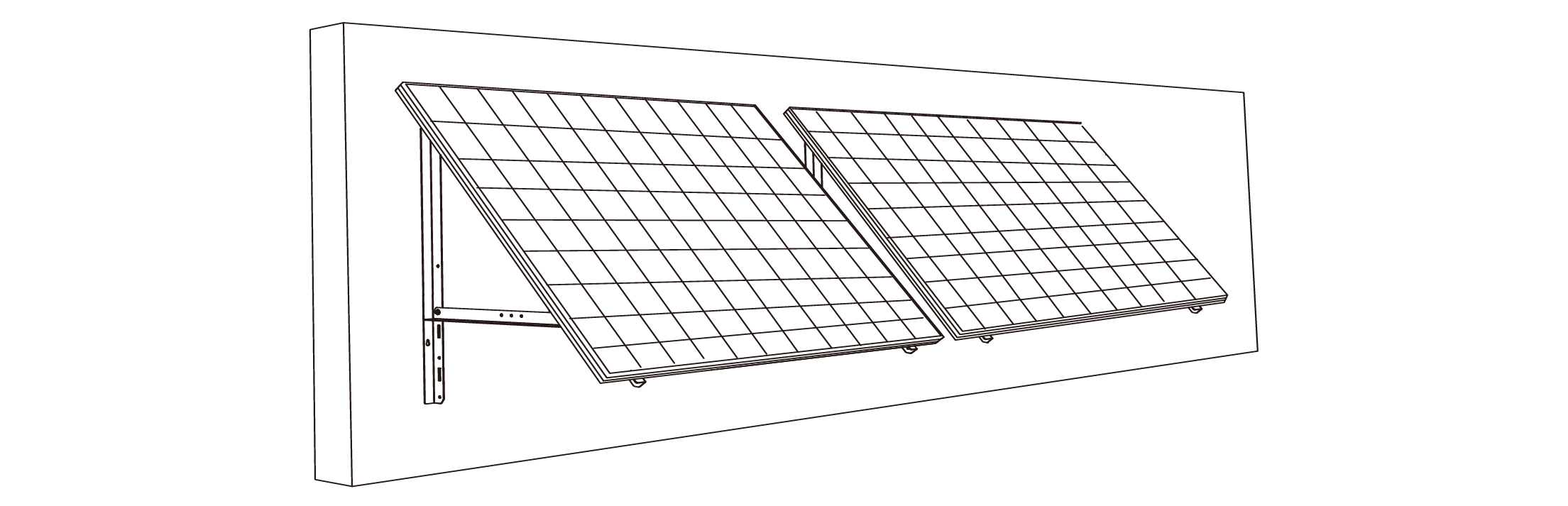

En la pared

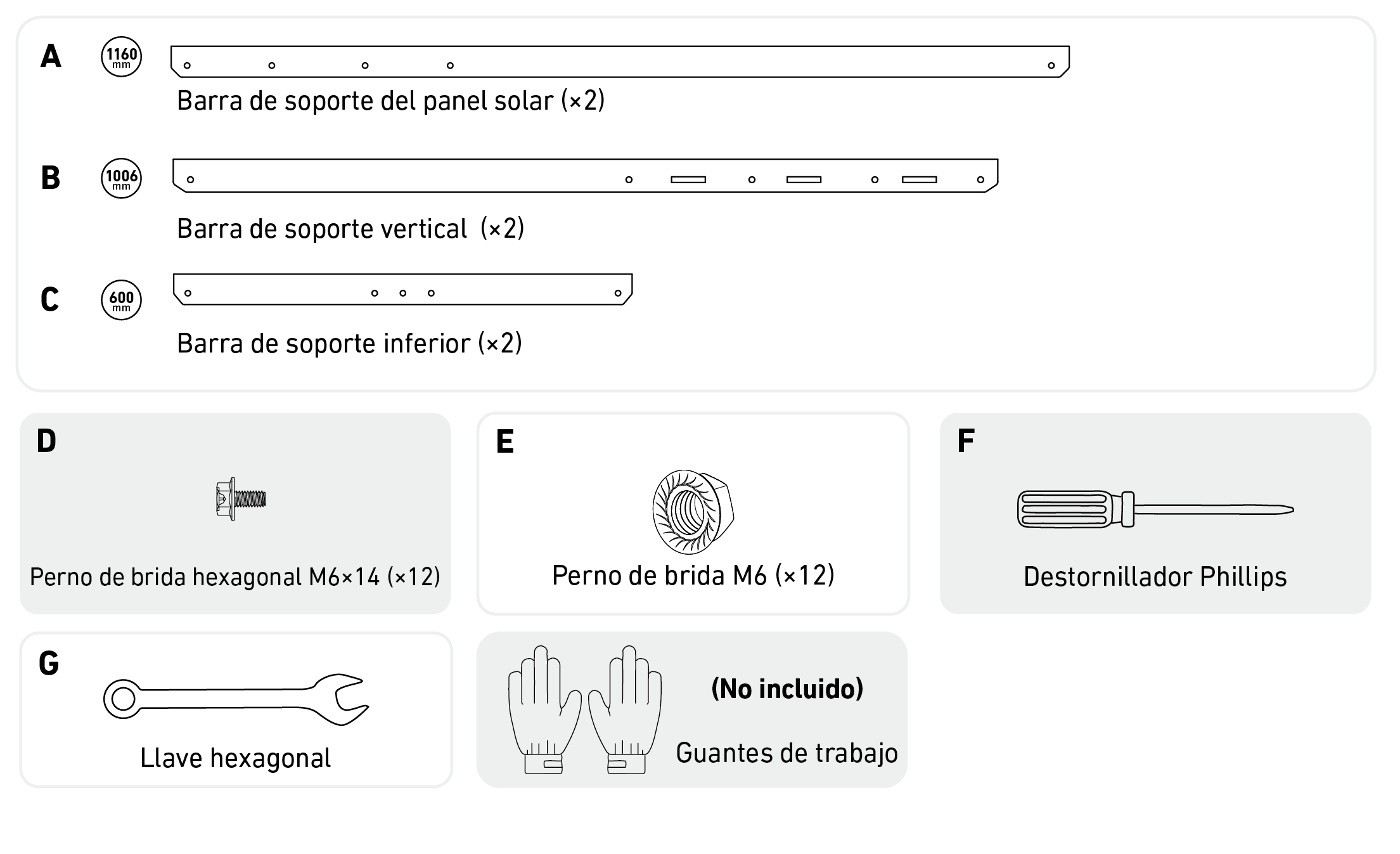

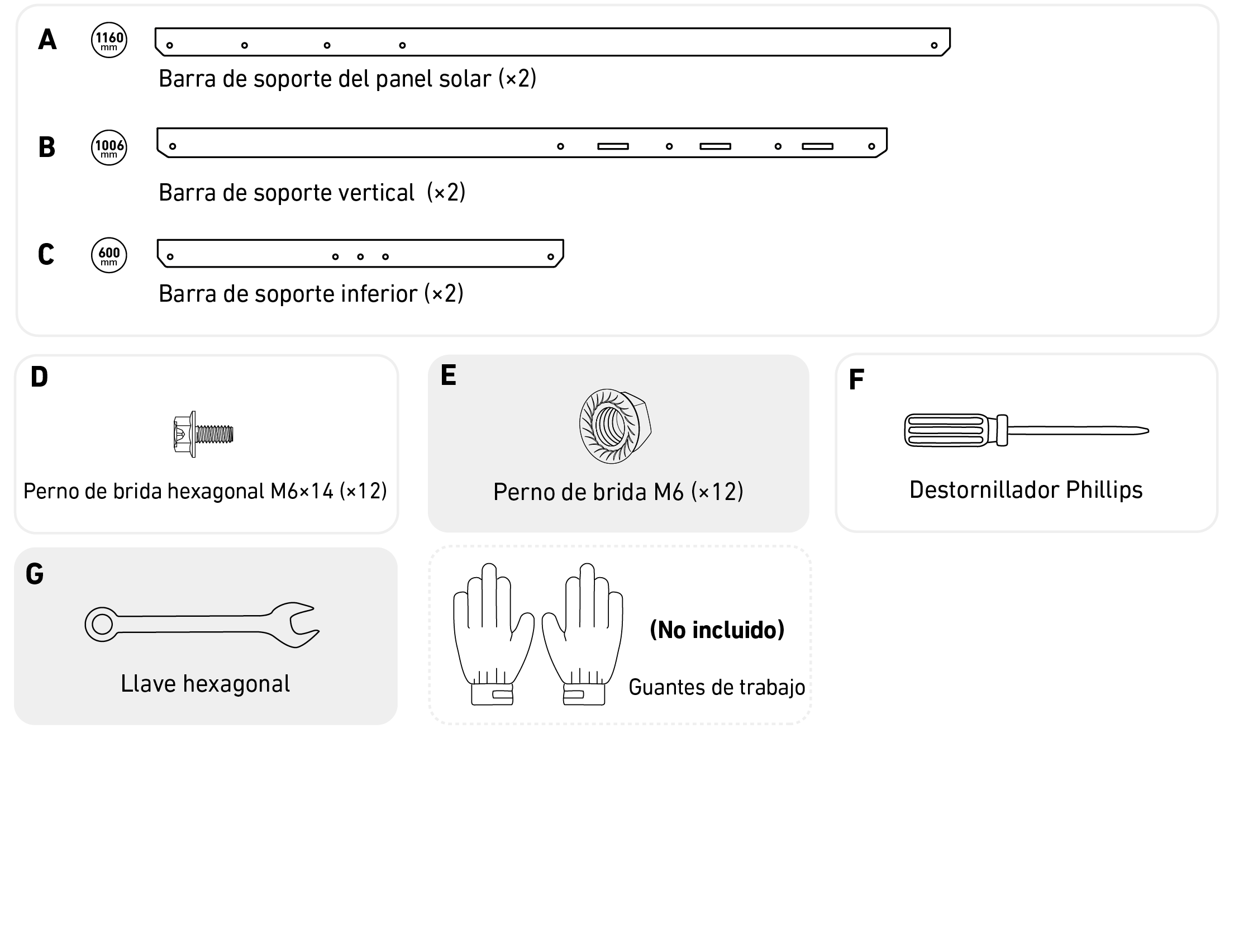

Qué necesita

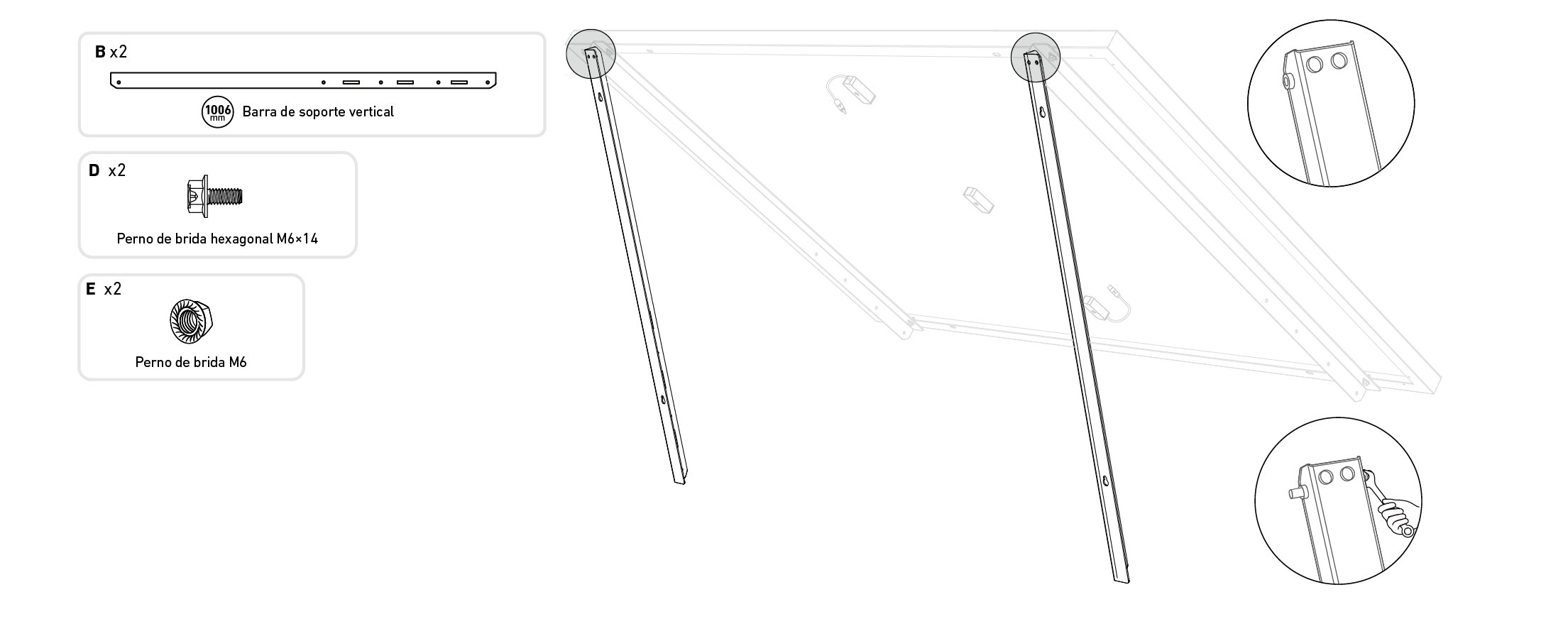

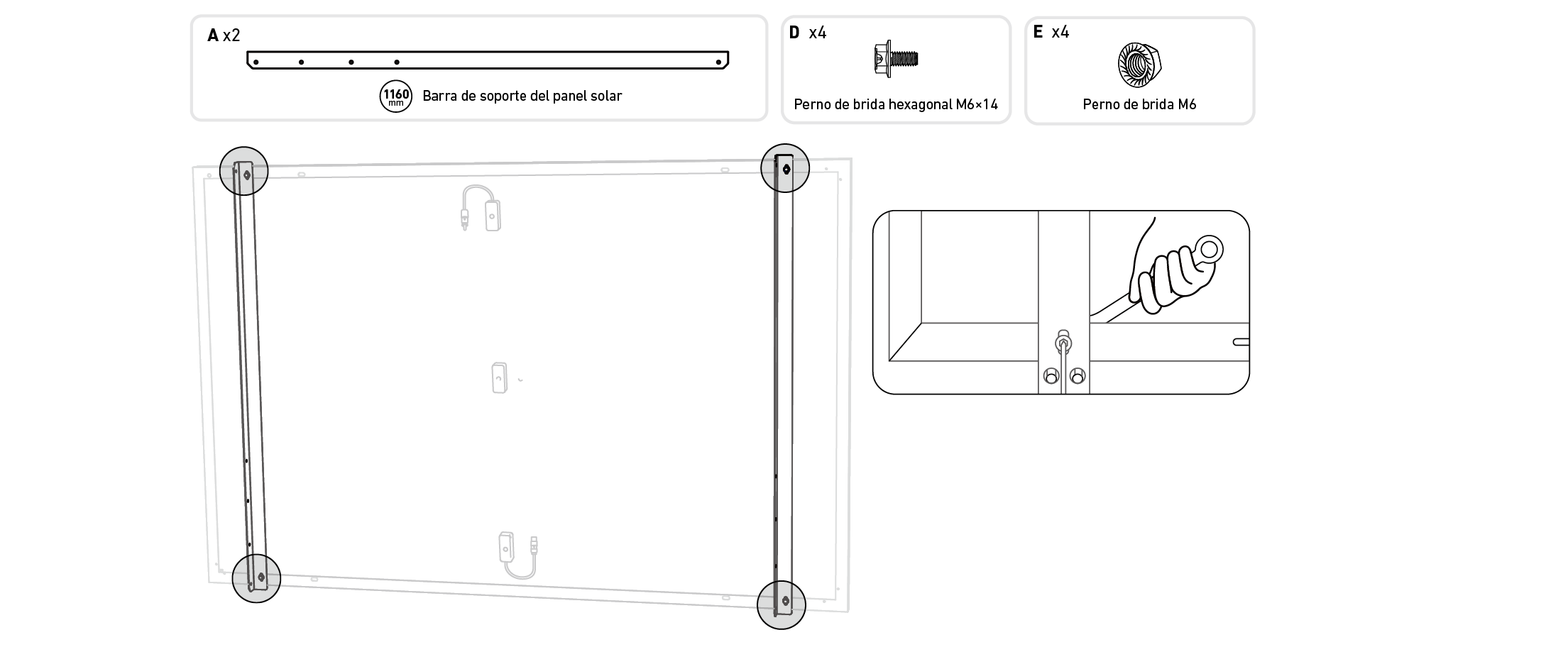

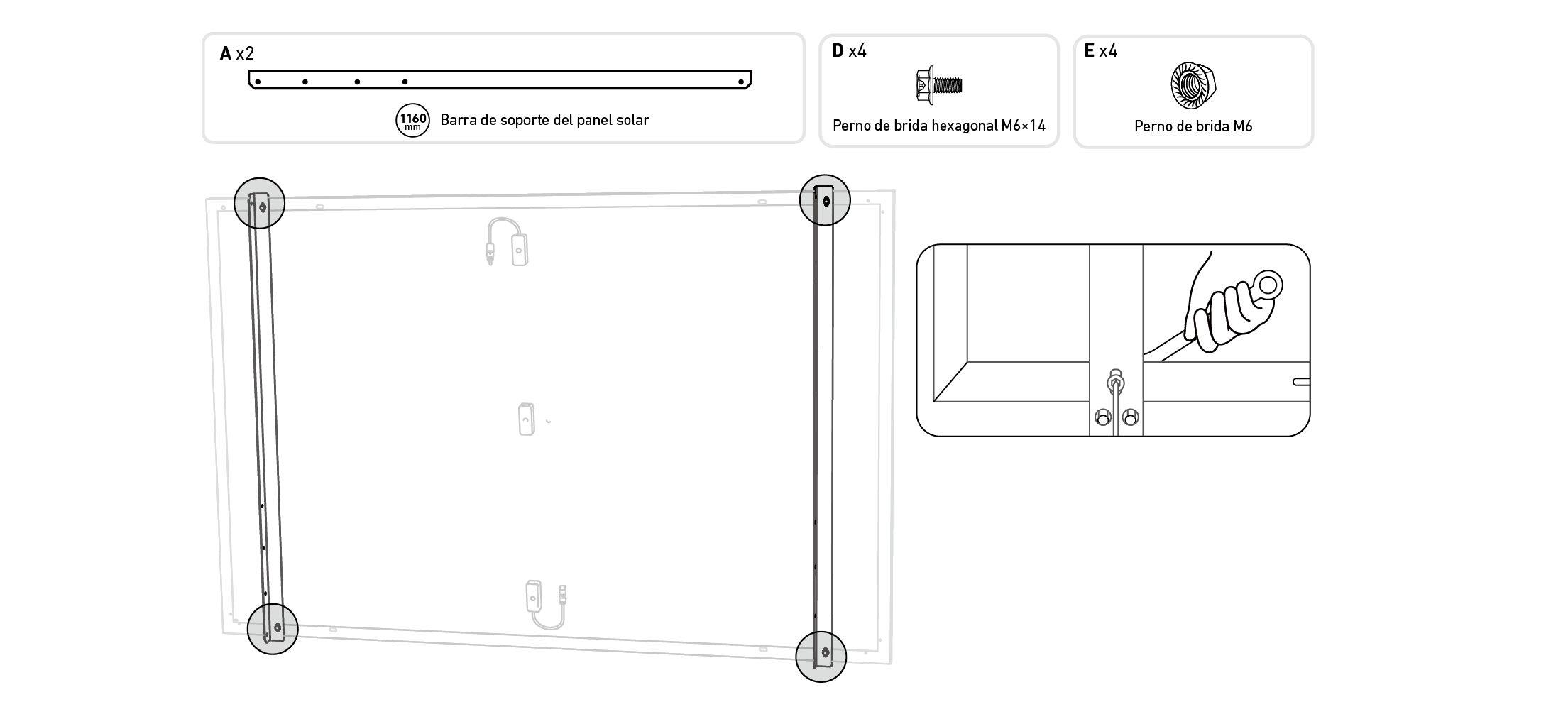

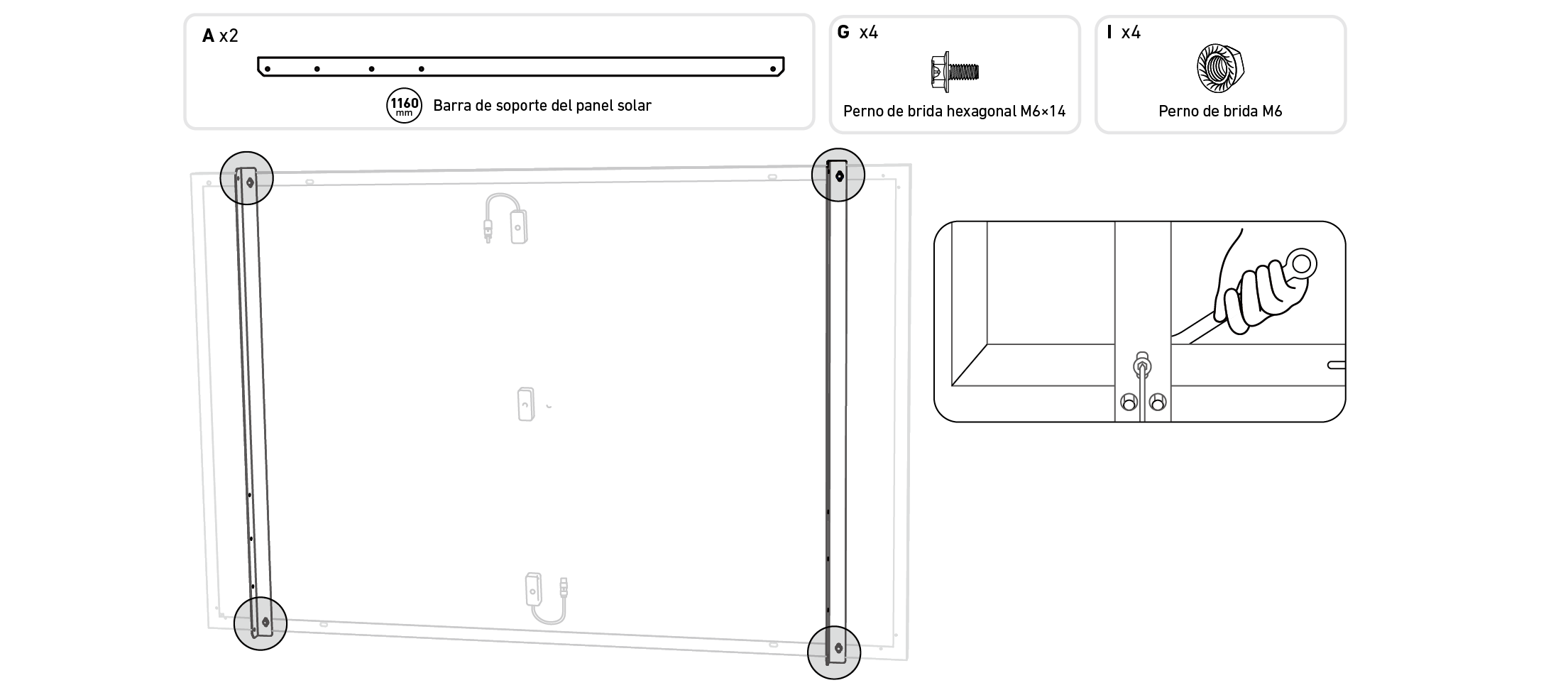

1. Monte las barras de soporte en el panel solar.

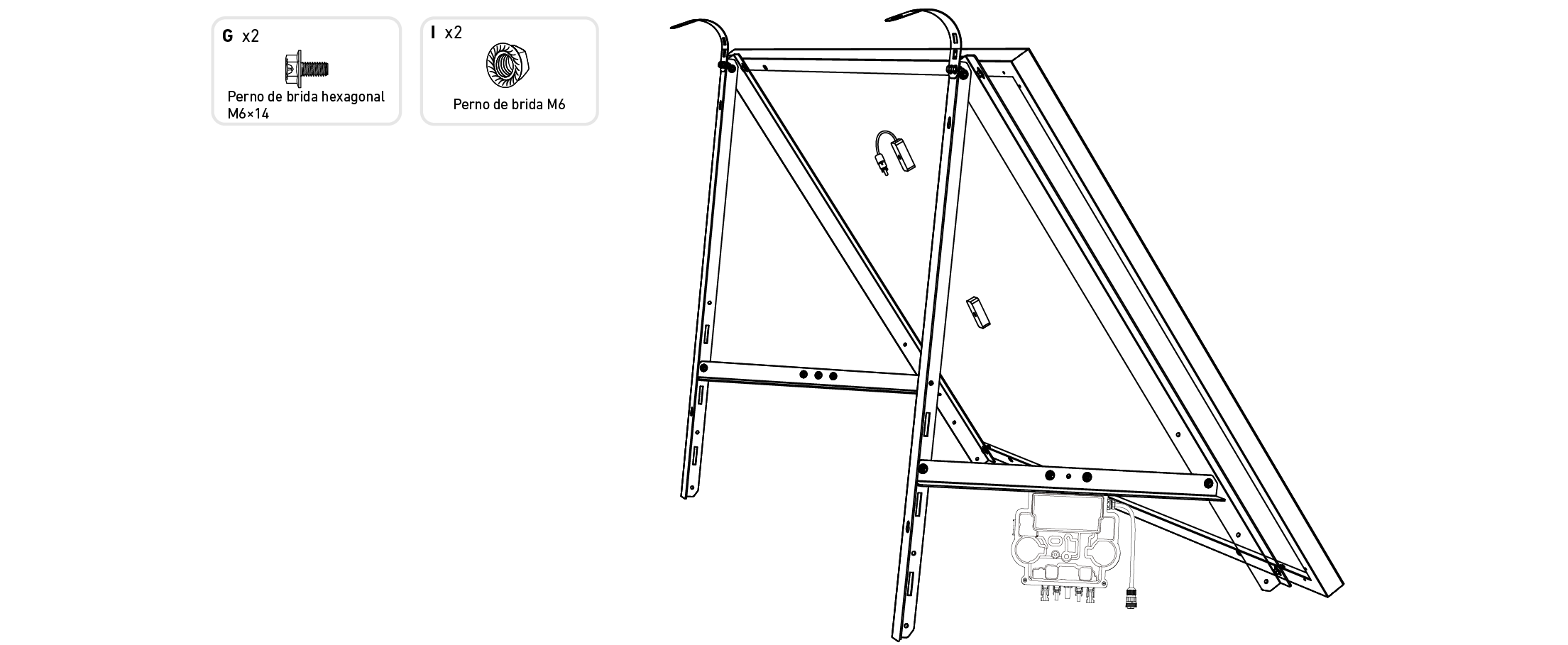

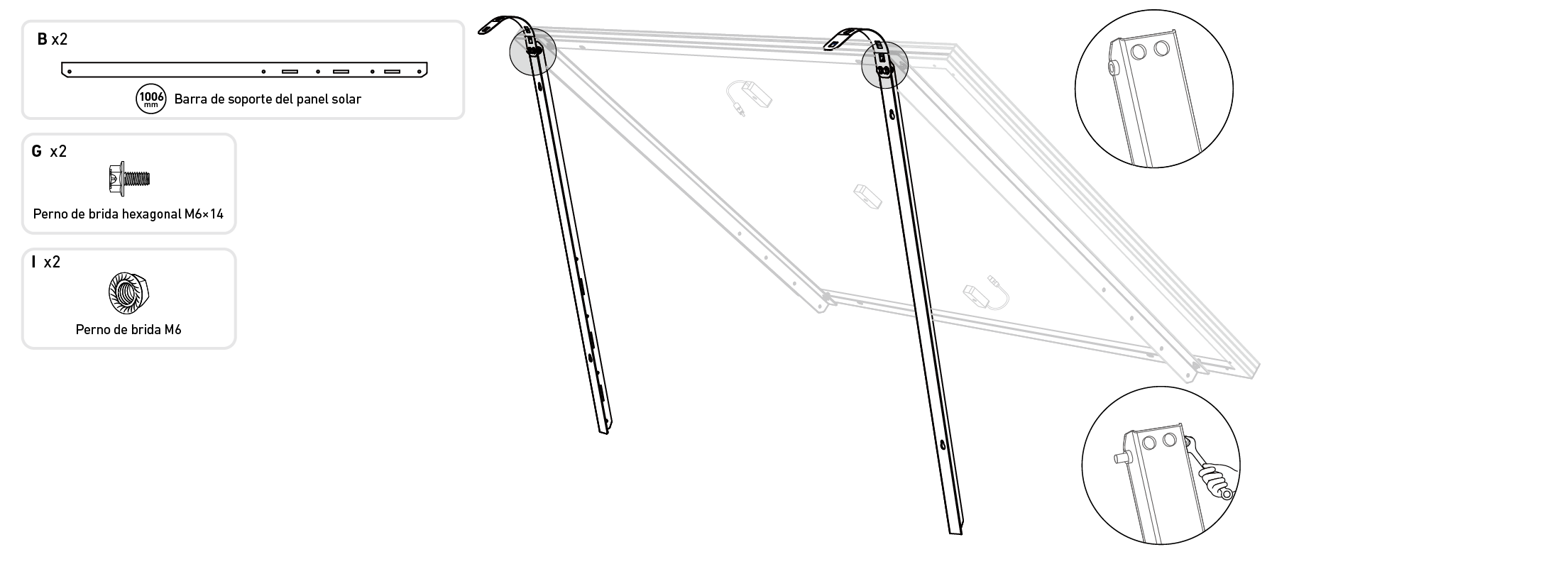

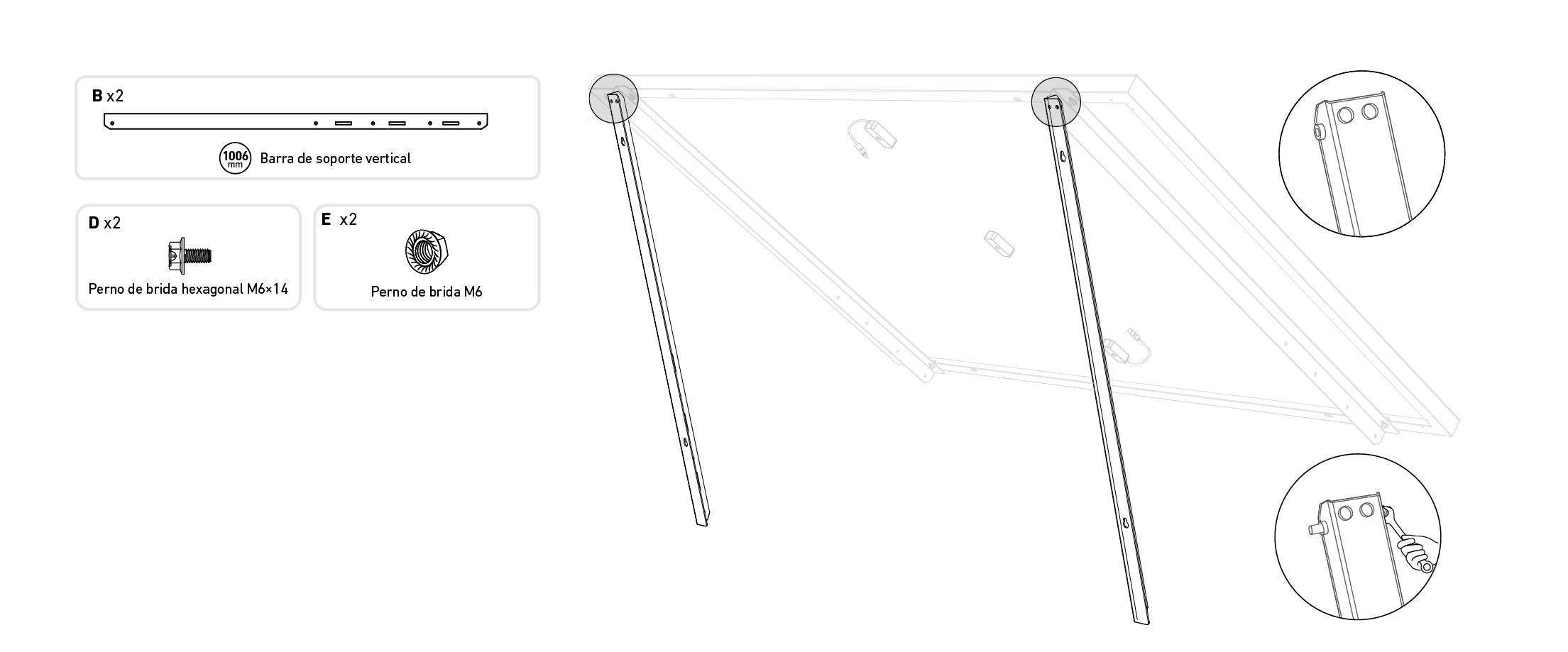

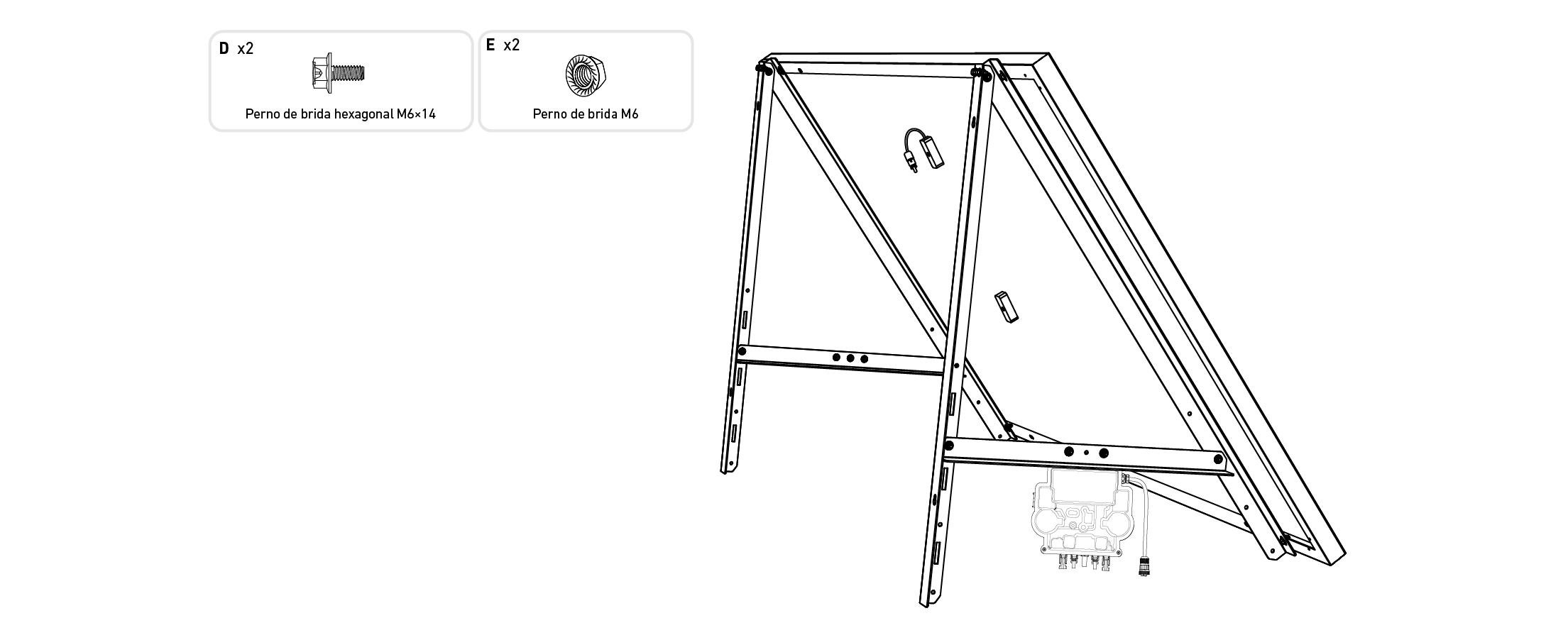

2. Instale la barra de soporte vertical y las barras de soporte del panel solar sin apretar los tornillos.

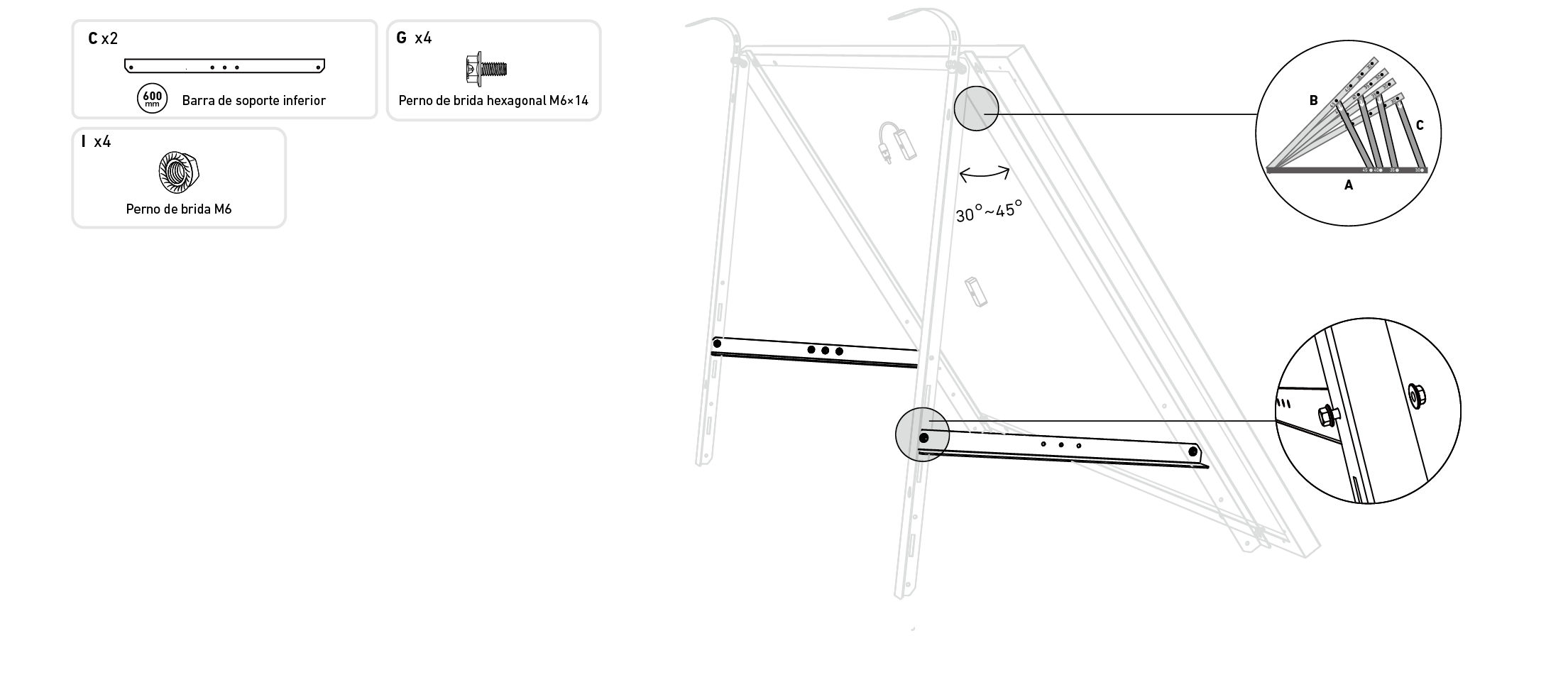

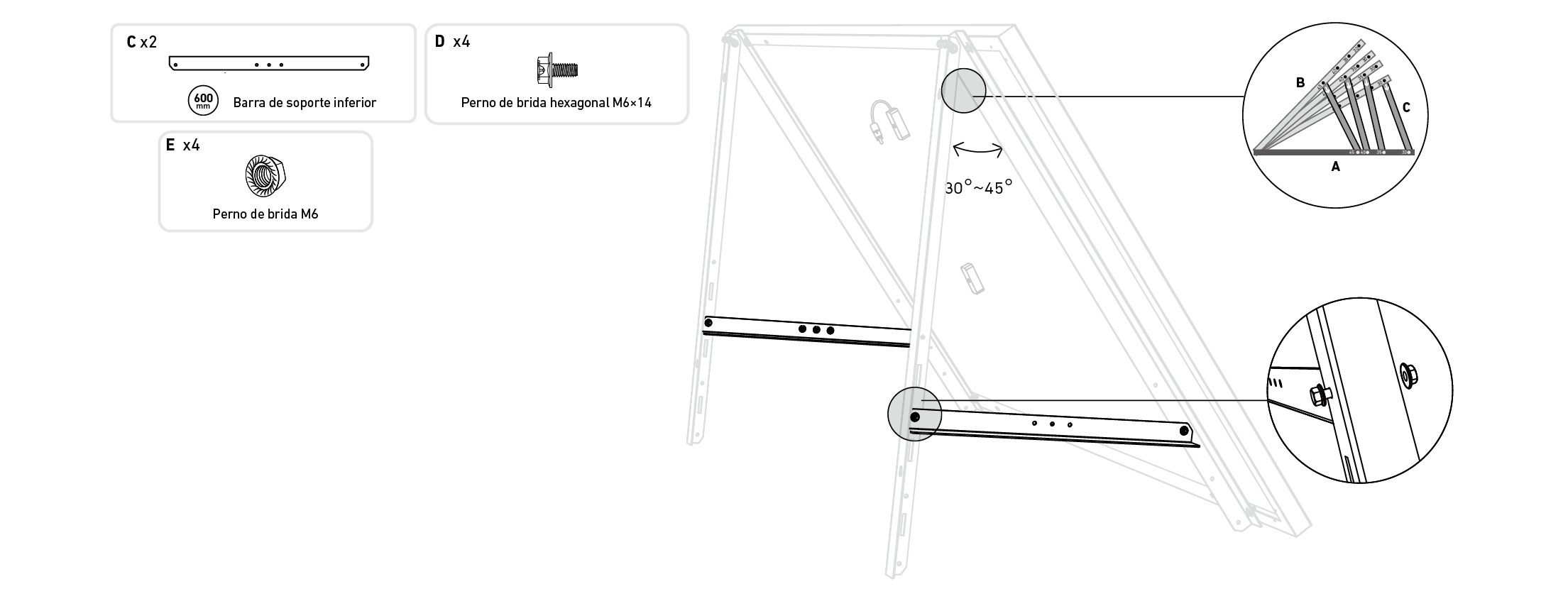

3. Coloque las barras de soporte inferiores y ajuste el ángulo para conseguir la máxima exposición a la luz solar.

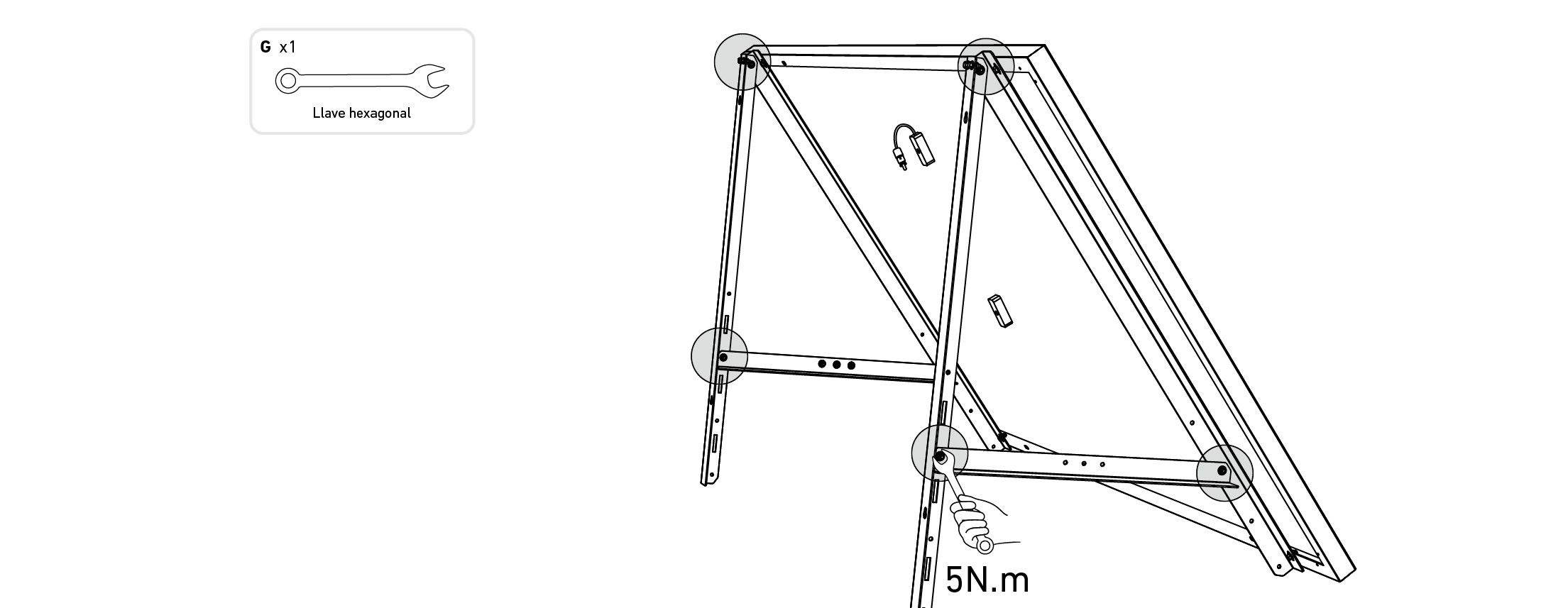

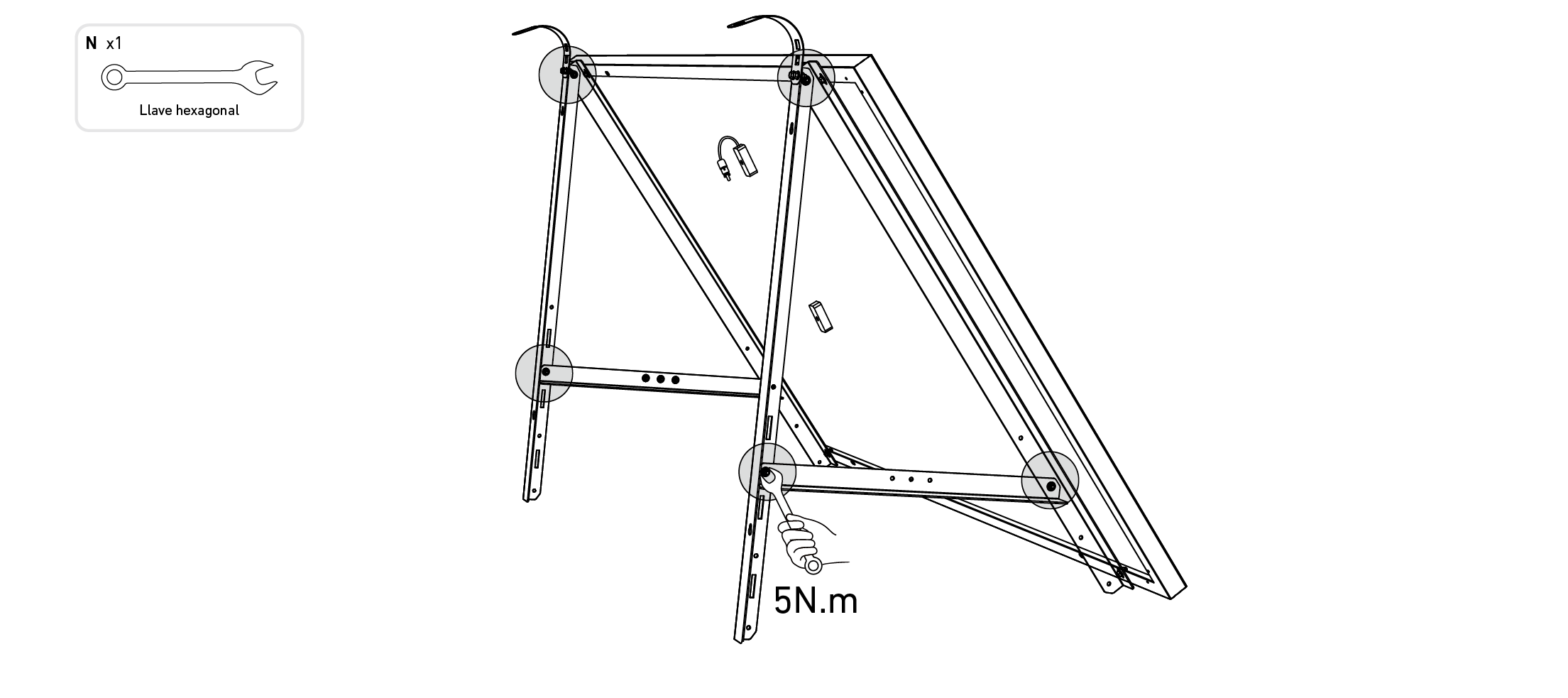

4. Apriete todos los tornillos con una llave inglesacon una torsión de 5N.m.

5. Alinee el panel solar con los agujeros en las barras de soporte verticales para marcar cuatro puntos de montaje. Los puntos de montaje en la misma barra de soporte vertical deben estar separados 700 mm uno del otro.

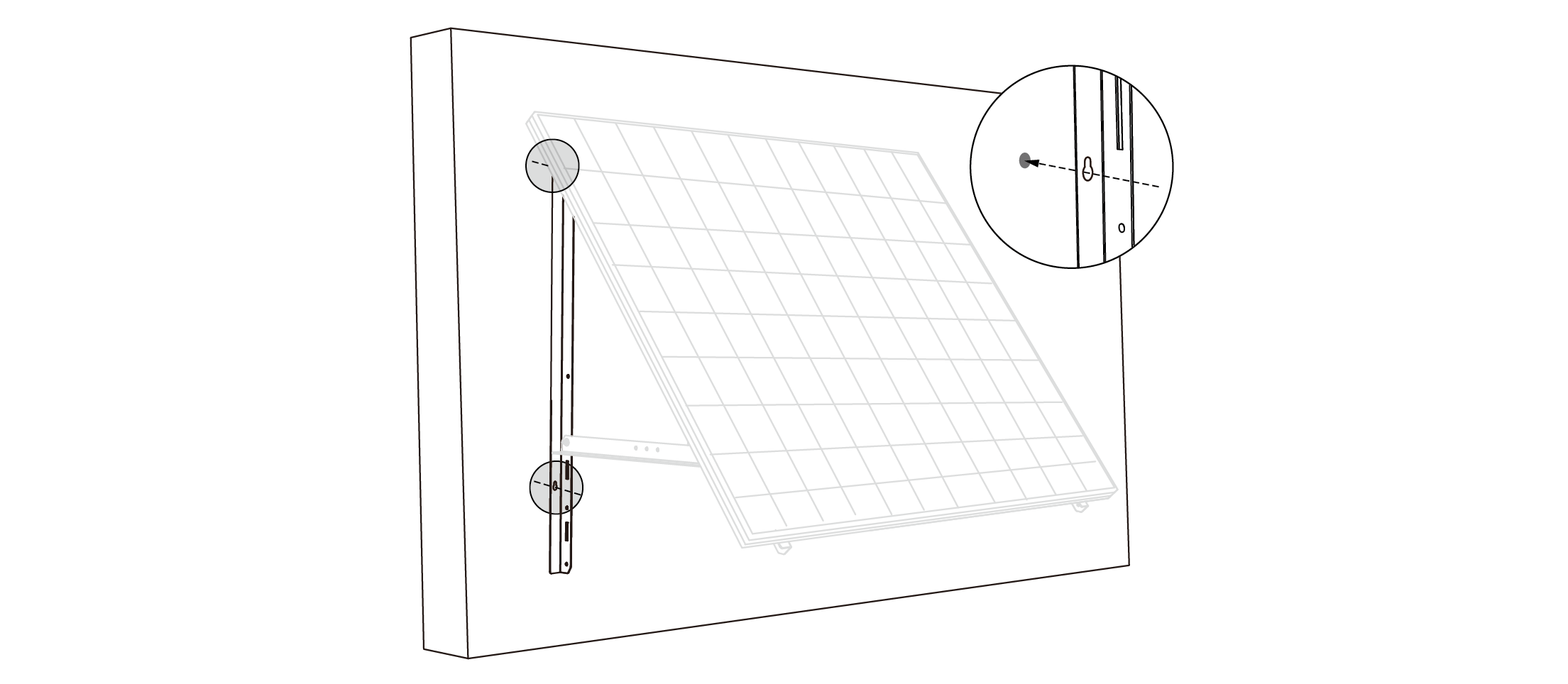

6. Haga los agujeros en la pared con un taladro eléctrico. Luego, asegure las barras con unos tacos.

7. Fije el microinversor a las barras de soporte inferiores o instálelo en otro punto.

Compruebe que todos los tornillos estén bien apretados y termine de montarlo todo.

8. Repita los pasos anteriores para instalar el otro panel solar.

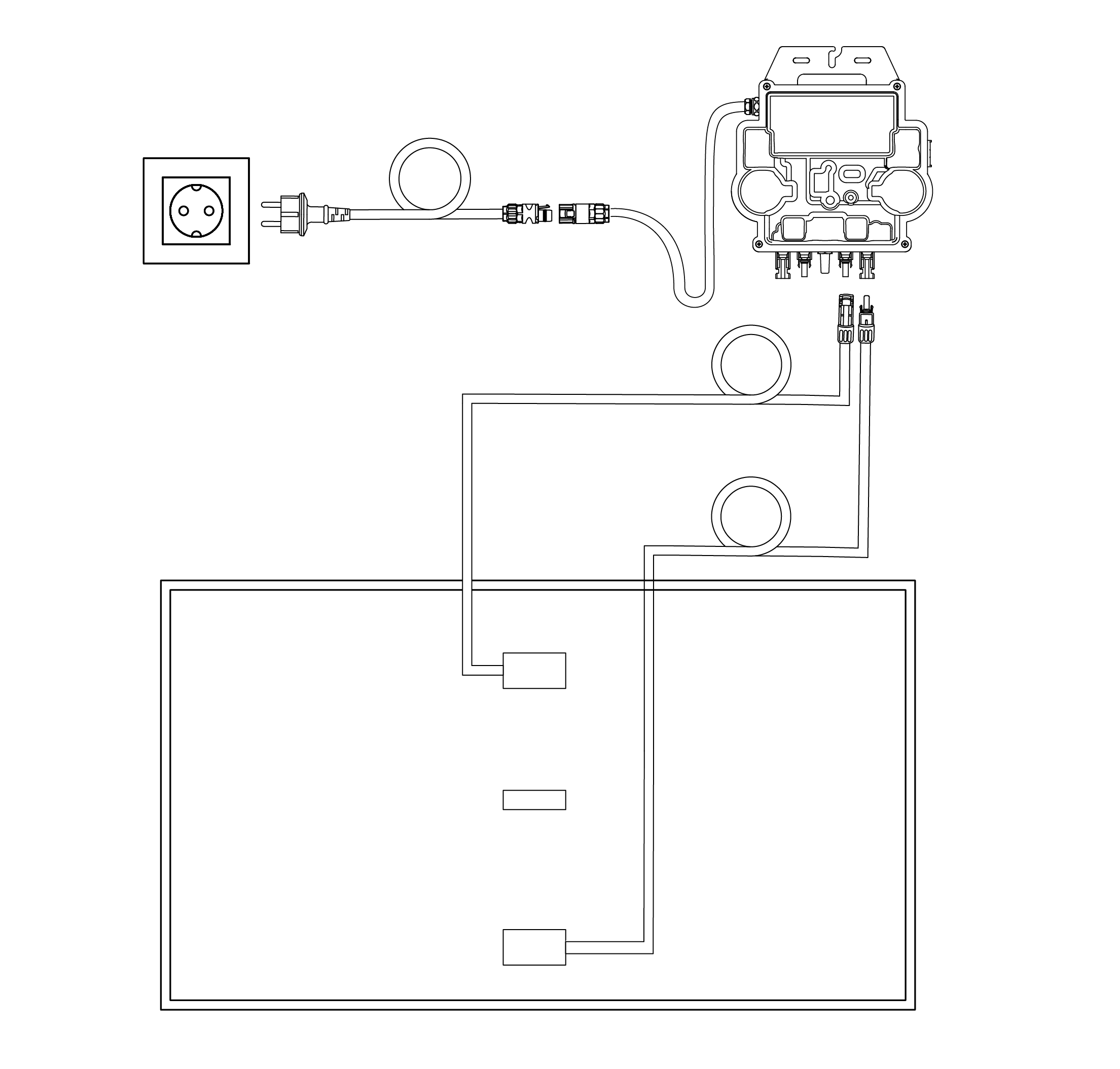

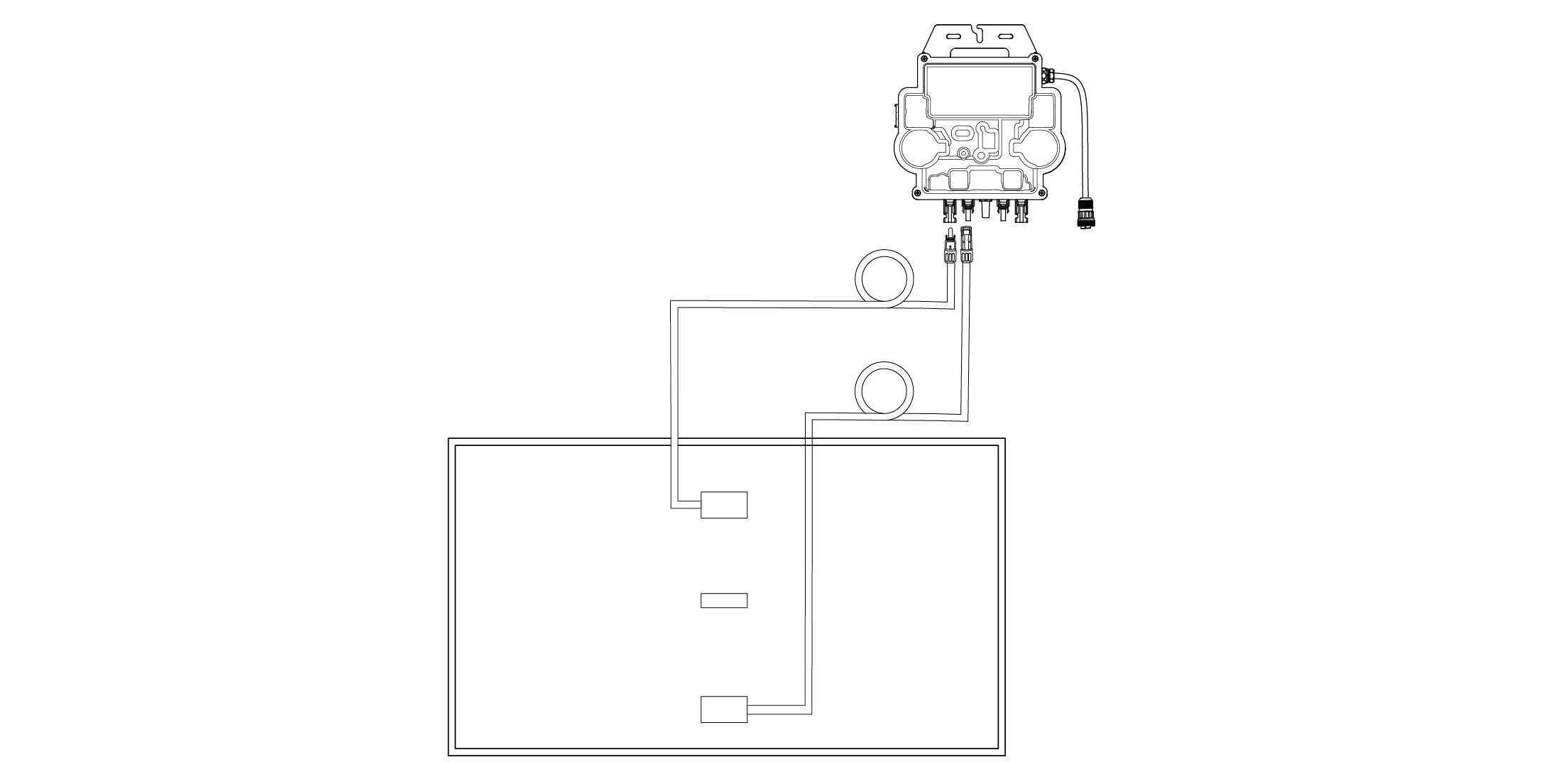

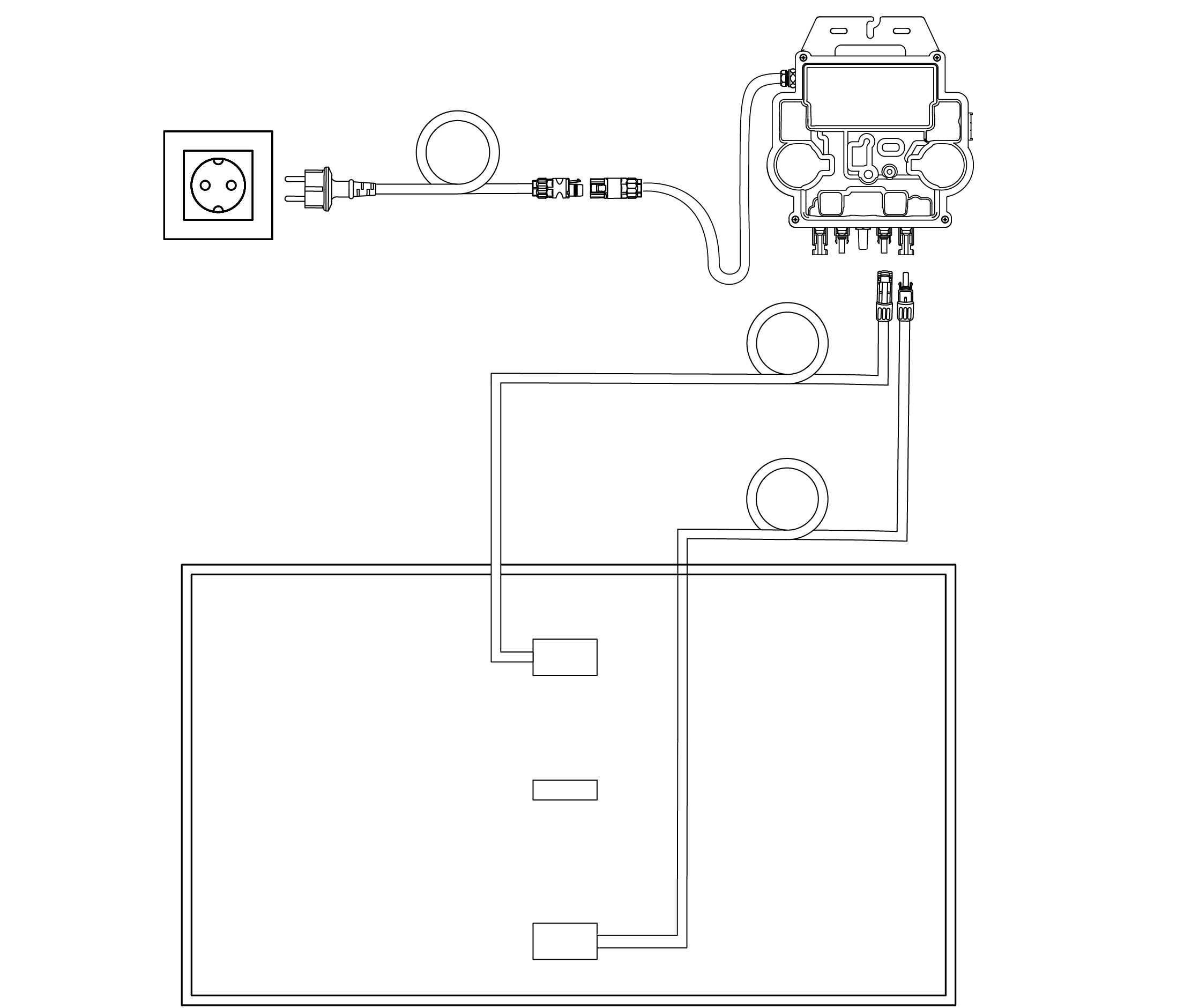

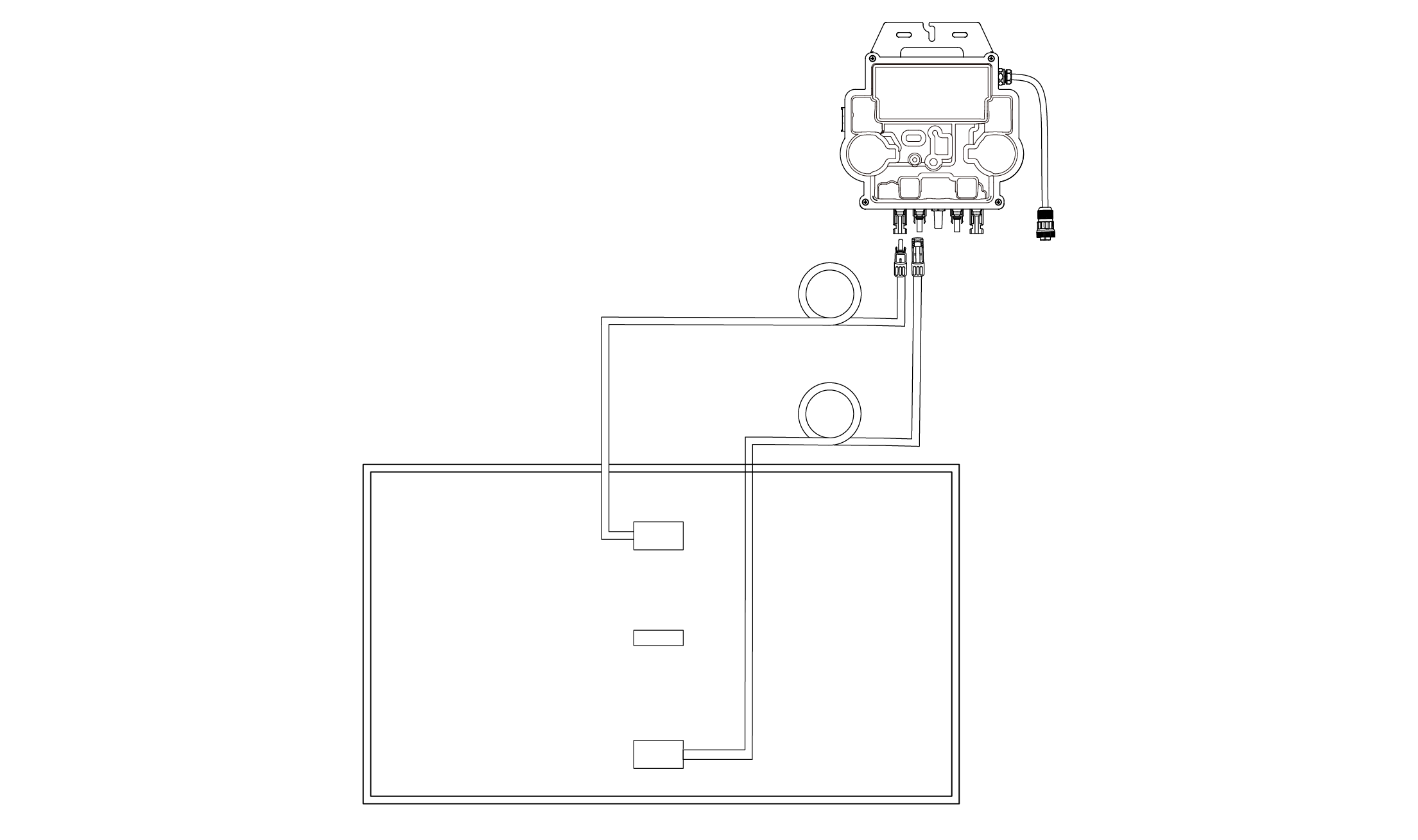

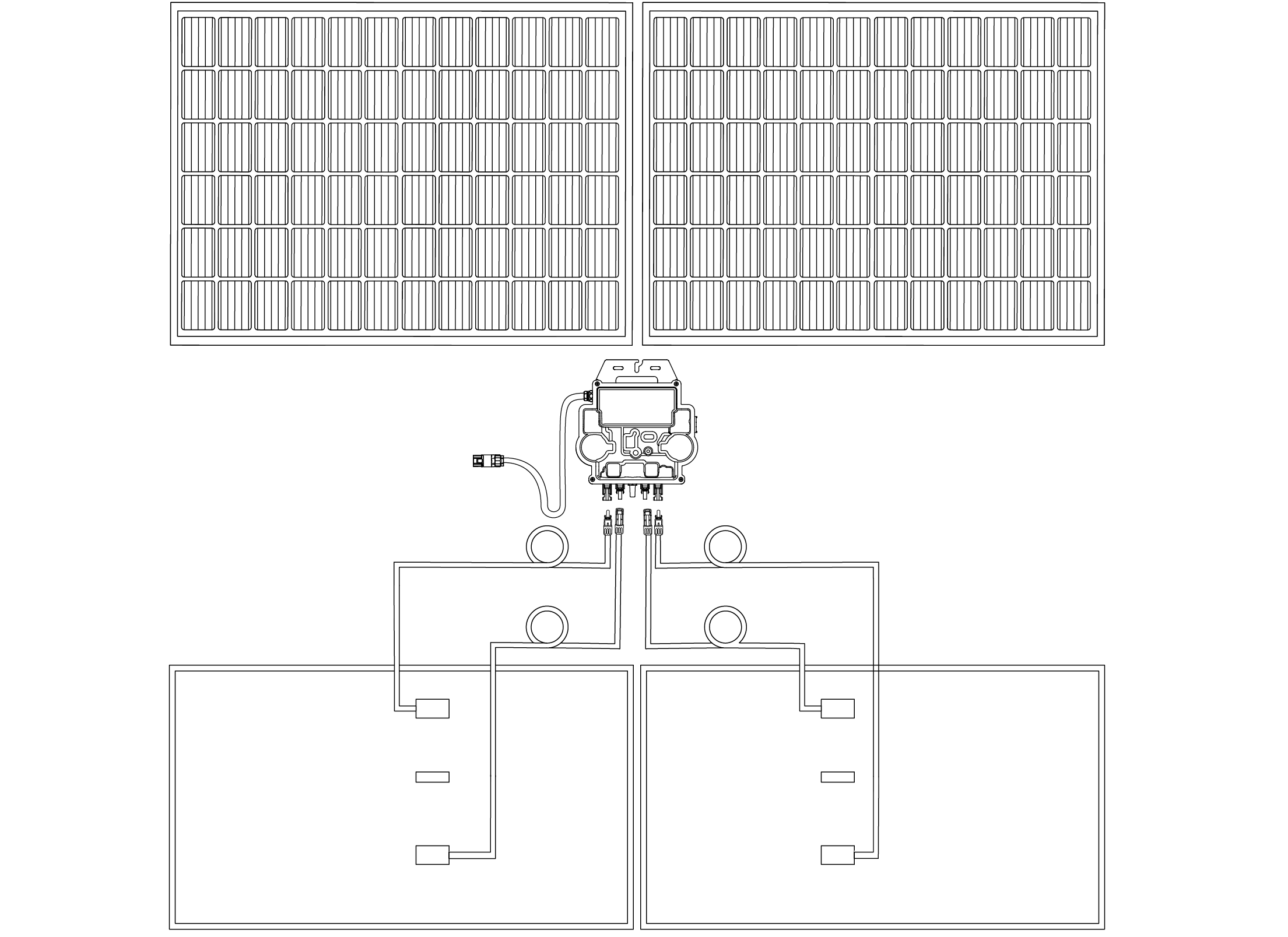

9. Conecte el panel solar y el microinversor.

Nota:

1. Compruebe que se hayan instalado los dos paneles solares antes de este paso.

2. Este paso se debe realizar mientras haya suficiente luz del sol para que el panel solar suministre energía al microinversor.

10. Active el Bluetooth en su teléfono.

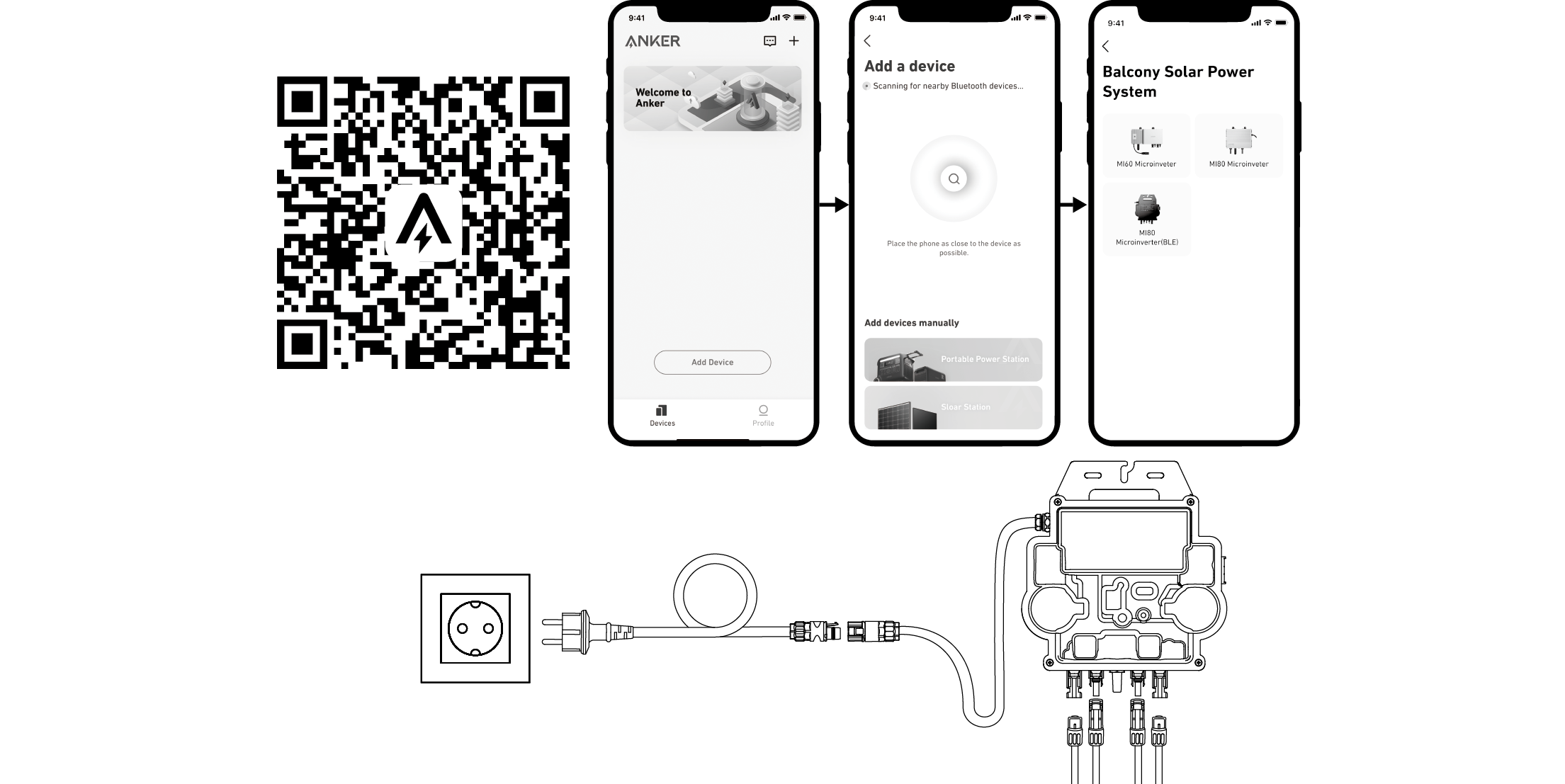

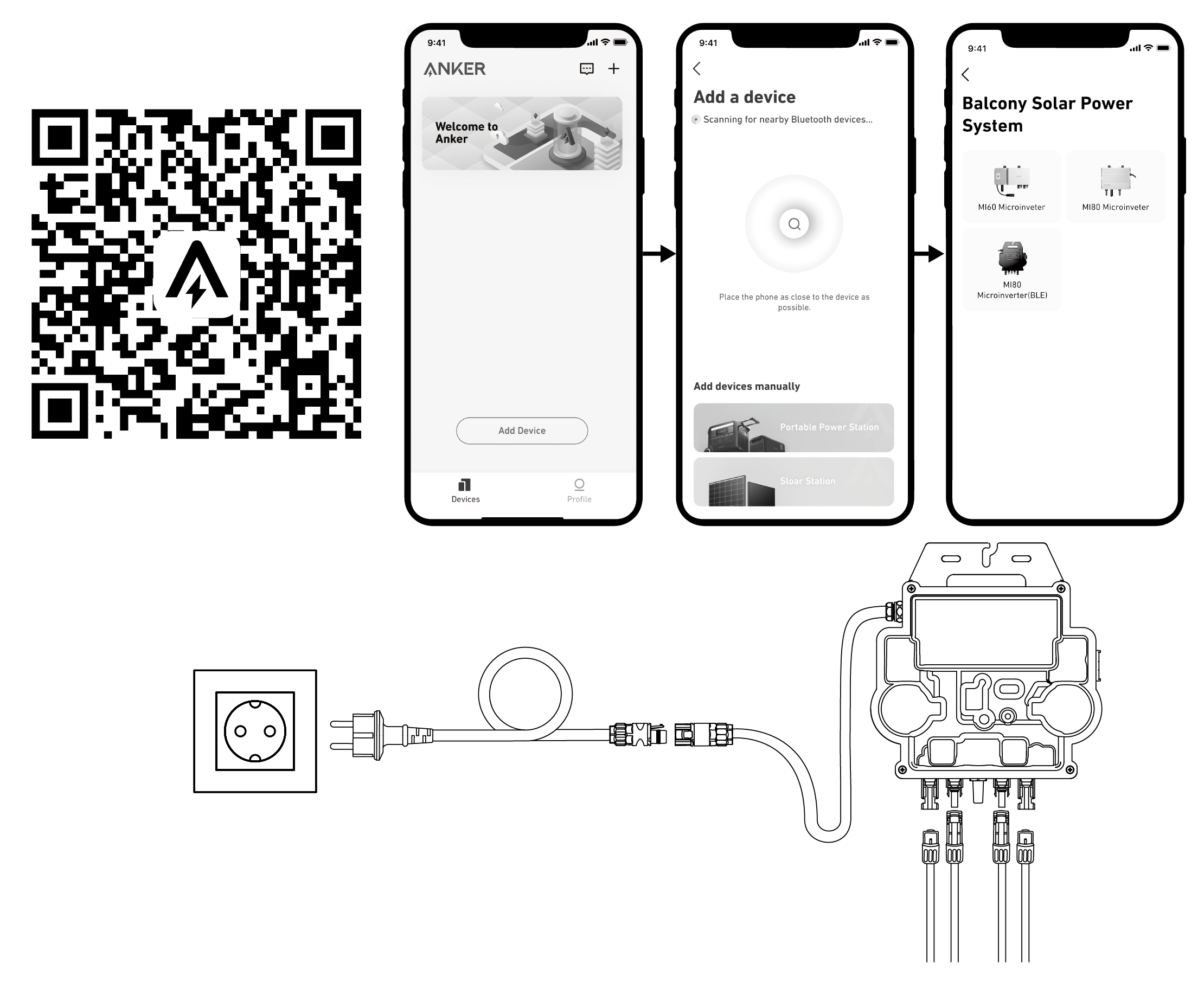

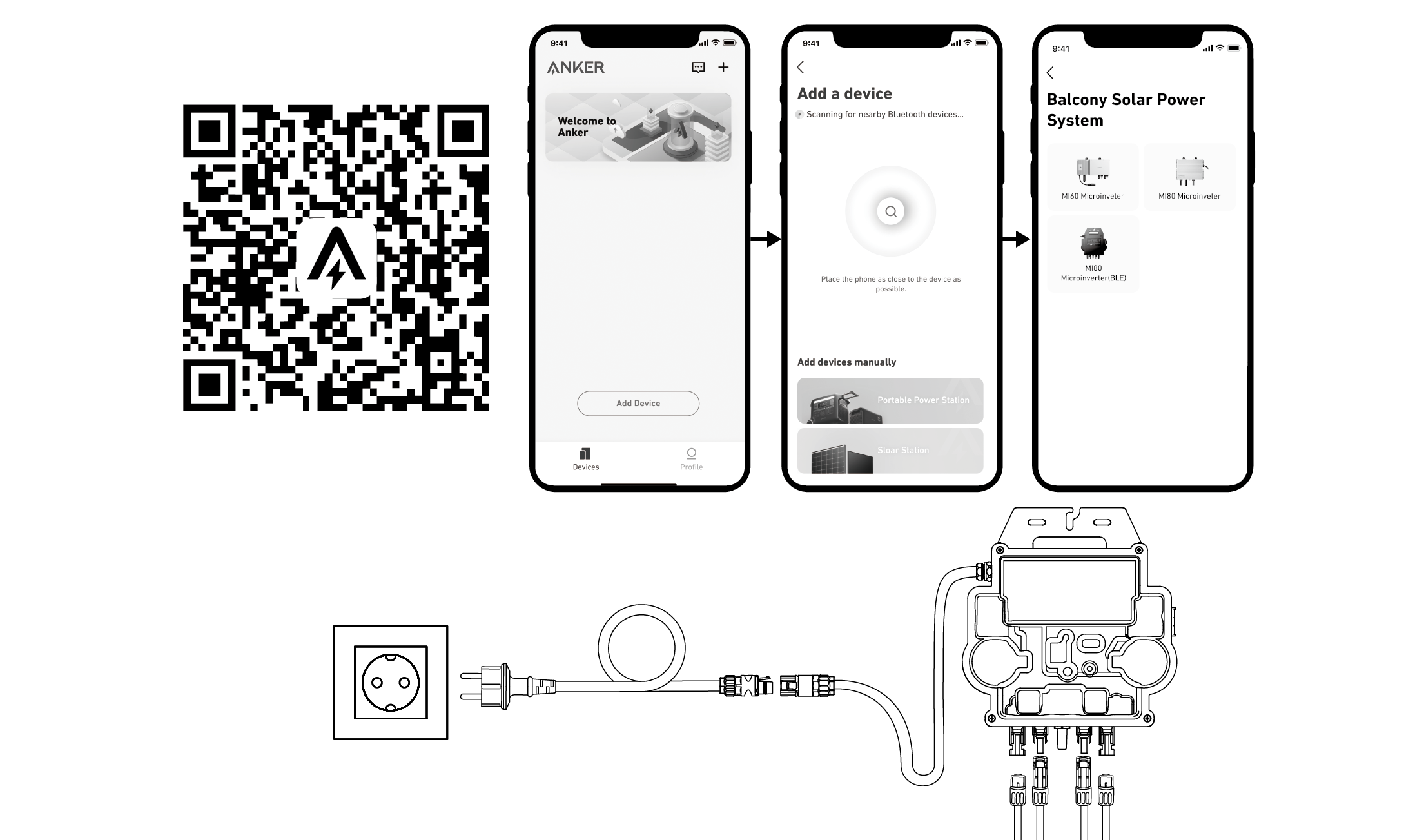

11. Descargue la aplicación y siga las instrucciones que se indican en ella para finalizar la configuración del microinversor y la conexión del cable tipo Schuko. Después, puede conectar el microinversor a la red eléctrica doméstica mediante el cable Schuko.

Modo automático:

① Escanee el código QR o busque “Anker” en la App Store, Google Play u otras tiendas de aplicaciones oficiales para descargar la aplicación.

② Regístrese o inicie sesión en su cuenta de Anker.

③ Toque Añadir dispositivos/+ > Microinversor MI80 (BLE).

④ Seleccione la red Wi-Fi de su hogar, introduzca la contraseña y haga clic en el botón Siguiente. Se le redirigirá a la página de Escaneo. Espere un momento.

⑤ Si se le redirige a la página No se encontraron dispositivos, pulse el botón Reintentar ahora y luego repita el paso 4.

⑥ Si se le redirige a la página Se ha añadido correctamente, la configuración se habrá completado. También puede revisar el nombre del dispositivo en esta página.

Modo manual:

① Escanee el código QR o busque “Anker” en la App Store, Google Play u otras tiendas de aplicaciones oficiales para descargar la aplicación.

② Regístrese o inicie sesión en su cuenta de Anker.

③ Toque Añadir dispositivos/+ > Sistema de energía solar para balcones > Microinversor MI80 (BLE).

④ Siga las instrucciones que se indiquen en la aplicación y toque la opción El dispositivo se ha restablecido.

⑤ Seleccione la red Wi-Fi de su hogar, introduzca la contraseña y haga clic en el botón Siguiente. Se le redirigirá a la página de Escaneo. Espere un momento.

⑥ Si se le redirige a la página No se encontraron dispositivos, pulse el botón Reintentar ahora y luego repita el paso 4.

⑦ Si se le redirige a la página Se ha añadido correctamente, la configuración se habrá completado. También puede revisar el nombre del dispositivo en esta página.

12. Para su privacidad y seguridad, el microinversor desactivará automáticamente el Bluetooth una vez se ponga en funcionamiento. Puede volver a activar el Bluetooth del microinversor desconectando y volviendo a conectar los cables de CC. Siga los pasos anteriores para completar la puesta en marcha en 15 minutos.

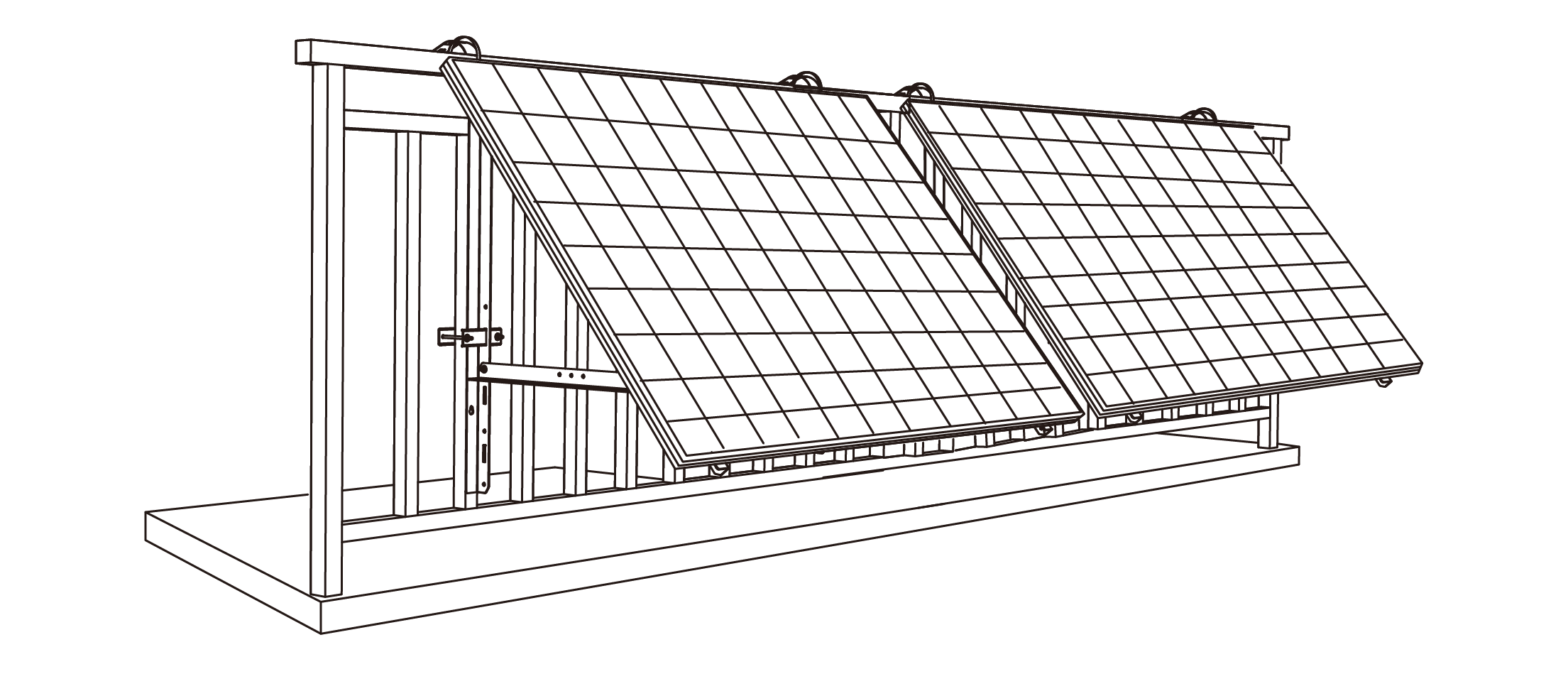

En un balcón

• Asegúrese de que el panel solar pueda colocarse a lo largo de la barandilla del balcón.

• Los módulos del sistema solar pesan 52,5 kg, así que compruebe que el balcón pueda soportarlos.

Qué necesita

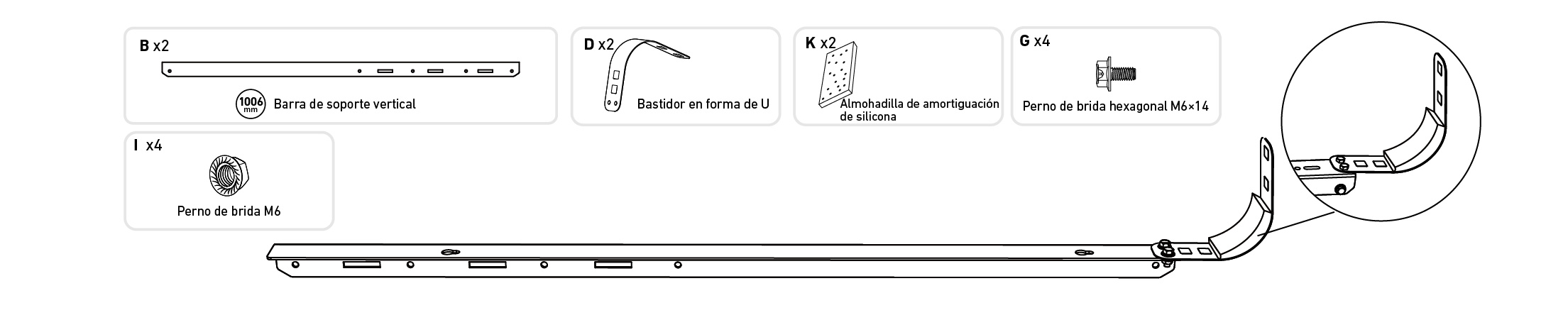

1. Coloque las almohadillas de amortiguación de silicona en los bastidores en forma de U y luego fije estos últimos a las barras de soporte verticales.

2. Monte las barras de soporte en el panel solar.

3. Instale la barra vertical y las barras de soporte del panel solar sin apretar los tornillos.

4. Coloque las barras de soporte inferiores y ajuste el ángulo para conseguir la máxima exposición a la luz solar.

5. Apriete todos los tornillos con una llave inglesacon una torsión de 5N.m.

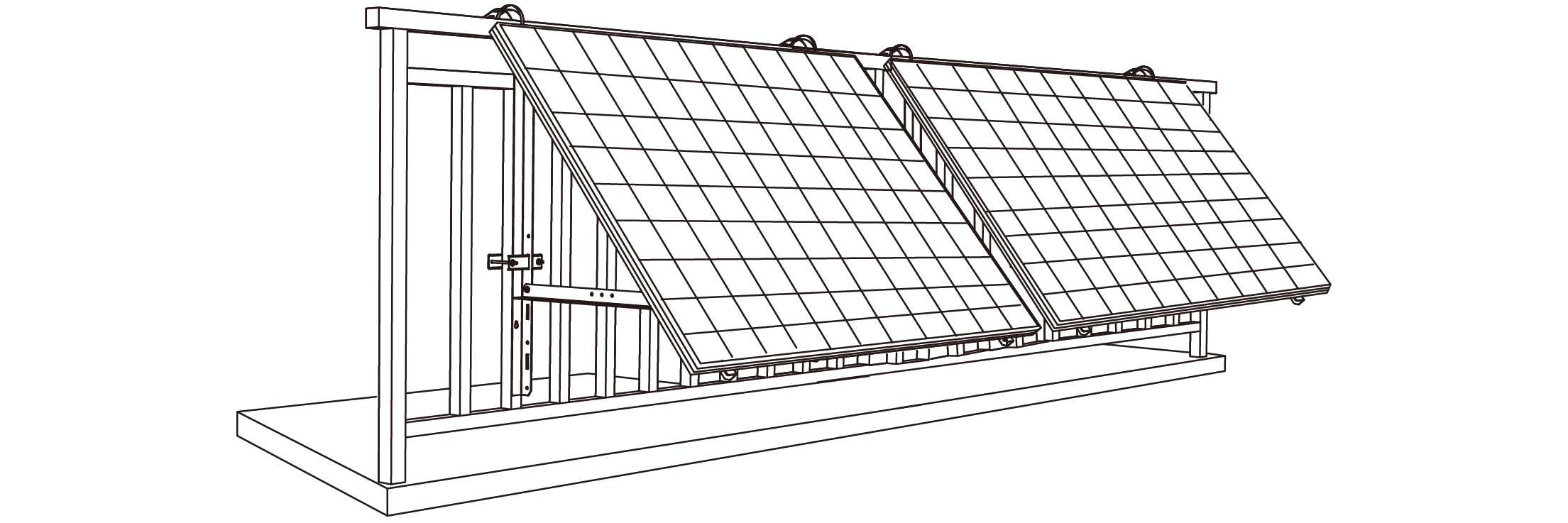

6. Deje colgado el panel solar en la barandilla del balcón y ajuste los bastidores en forma de U manualmente para que se acomoden a la forma de la barandilla. Tras esto, fije los bastidores en forma de U con las abrazaderas cremallera de acero inoxidable.

Sostenga el panel solar hasta que los bastidores en forma de U estén bien sujetos con las abrazaderas cremallera de acero inoxidable. Si ejerce presión sobre los bastidores en forma de U muchas veces, podría hacer que la superficie de la pintura se agrietase.

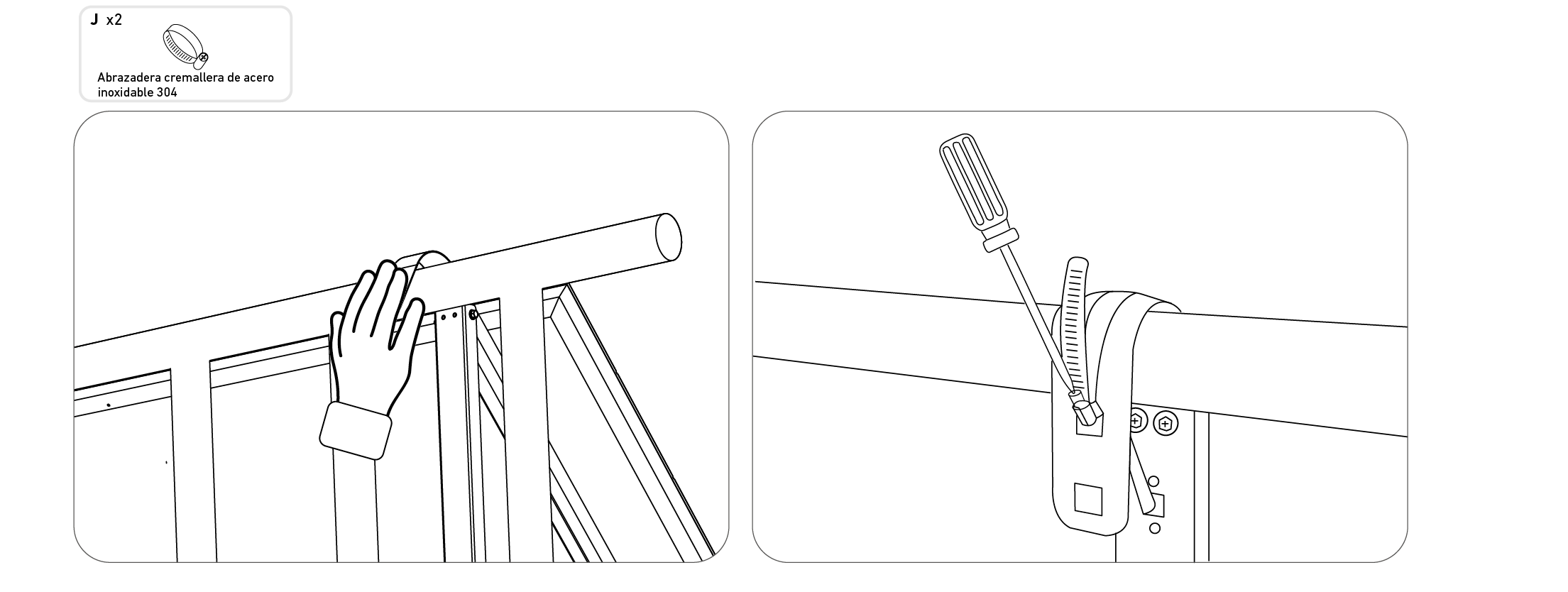

7. Monte los soportes de montaje del panel solar sobre la barandilla del balcón y sujételos con las placas de sujeción o las abrazaderas cremallera de acero inoxidable.

8. Fije el microinversor a las barras de soporte inferiores o instálelo en otro punto.

Nota: La superficie frontal del microinversor (con el logotipo de Anker) debe mirar hacia afuera.

9. Repita los pasos anteriores para instalar el otro panel solar.

10. Conecte el panel solar y el microinversor.

Nota:

1. Compruebe que se hayan instalado los dos paneles solares antes de este paso.

2. Este paso se debe realizar mientras haya suficiente luz del sol para que el panel solar suministre energía al microinversor.

11. Active el Bluetooth en su teléfono.

12. Descargue la aplicación y siga las instrucciones que se indican en ella para finalizar la configuración del microinversor y la conexión del cable tipo Schuko. Después, puede conectar el microinversor a la red eléctrica doméstica mediante el cable Schuko.

Modo automático:

① Escanee el código QR o busque “Anker” en la App Store, Google Play u otras tiendas de aplicaciones oficiales para descargar la aplicación.

② Regístrese o inicie sesión en su cuenta de Anker.

③ Toque Añadir dispositivos/+ > Microinversor MI80 (BLE).

④ Seleccione la red Wi-Fi de su hogar, introduzca la contraseña y haga clic en el botón Siguiente. Se le redirigirá a la página de Escaneo. Espere un momento.

⑤ Si se le redirige a la página No se encontraron dispositivos, pulse el botón Reintentar ahora y luego repita el paso 4.

⑥ Si se le redirige a la página Se ha añadido correctamente, la configuración se habrá completado. También puede revisar el nombre del dispositivo en esta página.

Modo manual:

① Escanee el código QR o busque “Anker” en la App Store, Google Play u otras tiendas de aplicaciones oficiales para descargar la aplicación.

② Regístrese o inicie sesión en su cuenta de Anker.

③ Toque Añadir dispositivos/+ > Sistema de energía solar para balcones > Microinversor MI80 (BLE).

④ Siga las instrucciones que se indiquen en la aplicación y toque la opción El dispositivo se ha restablecido.

⑤ Seleccione la red Wi-Fi de su hogar, introduzca la contraseña y haga clic en el botón Siguiente. Se le redirigirá a la página de Escaneo. Espere un momento.

⑥ Si se le redirige a la página No se encontraron dispositivos, pulse el botón Reintentar ahora y luego repita el paso 4.

⑦ Si se le redirige a la página Se ha añadido correctamente, la configuración se habrá completado. También puede revisar el nombre del dispositivo en esta página.

13. Para su privacidad y seguridad, el microinversor desactivará automáticamente el Bluetooth una vez se ponga en funcionamiento. Puede volver a activar el Bluetooth del microinversor desconectando y volviendo a conectar los cables de CC. Siga los pasos anteriores para completar la puesta en marcha en 15 minutos.

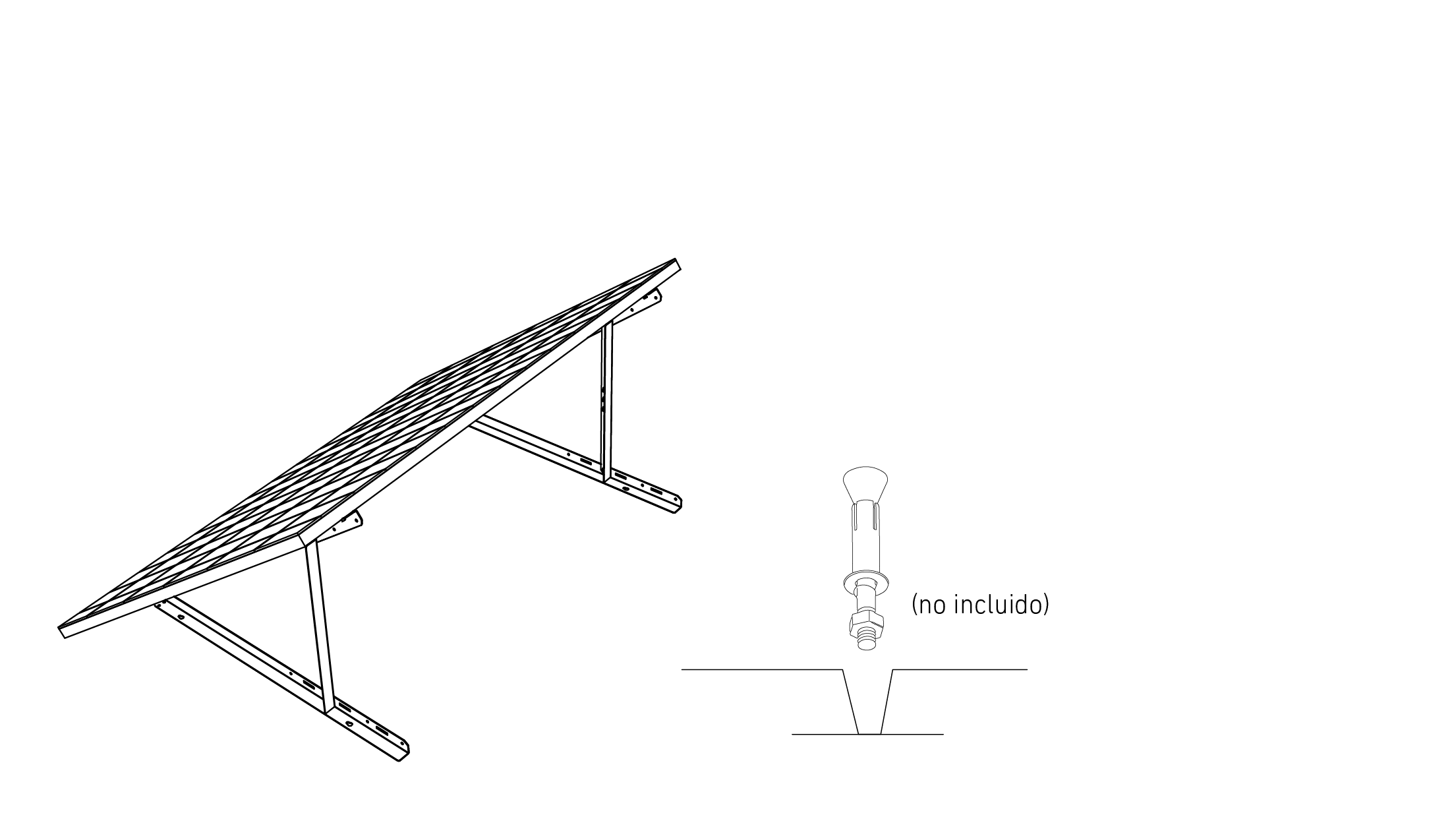

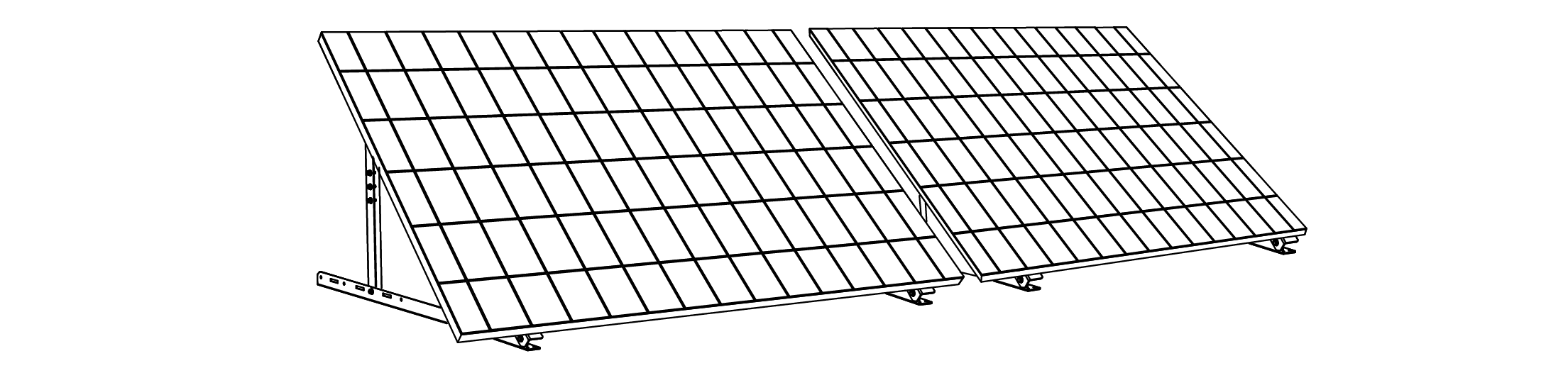

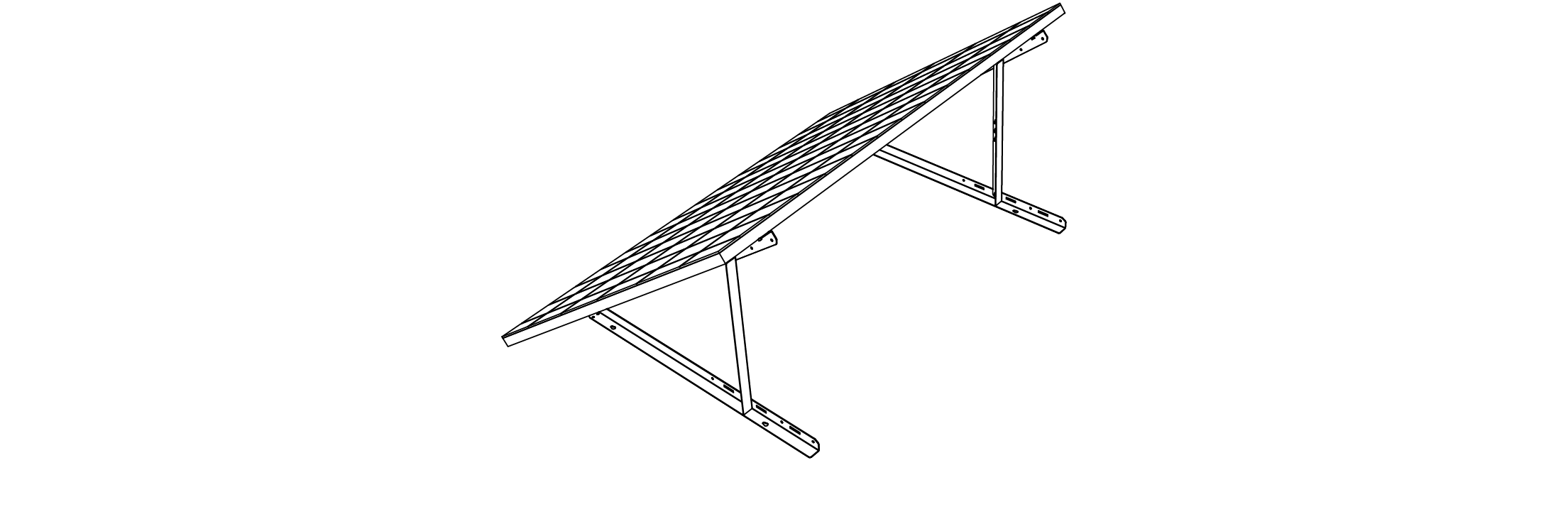

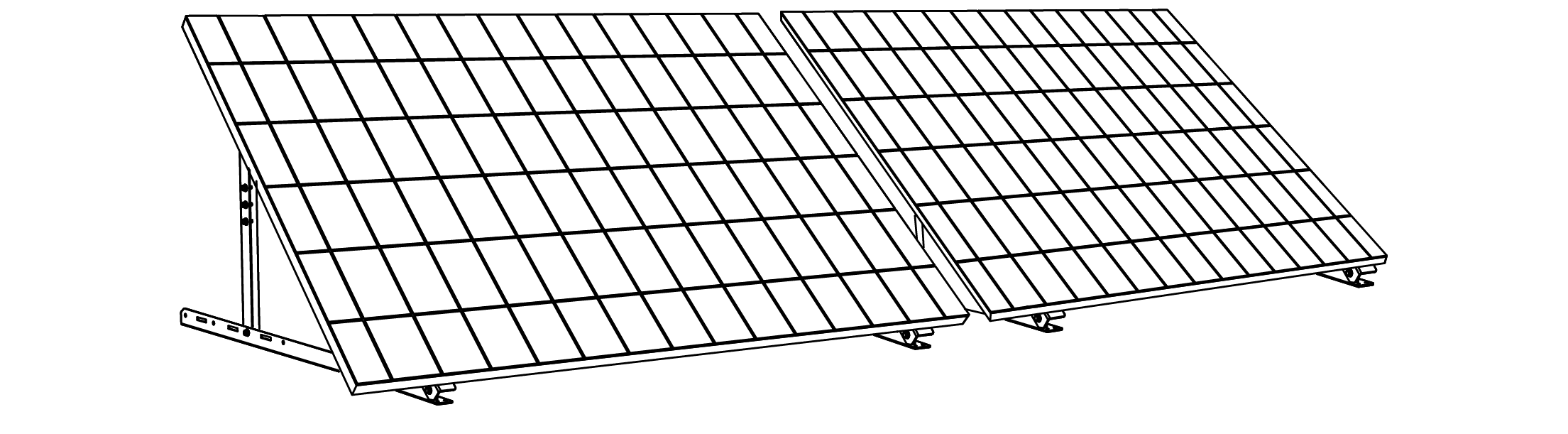

En el suelo

Qué necesita

1. Monte las barras de soporte en el panel solar.

2. Instale las barras de soporte vertical y las barras de soporte del panel solar sin apretar los tornillos.

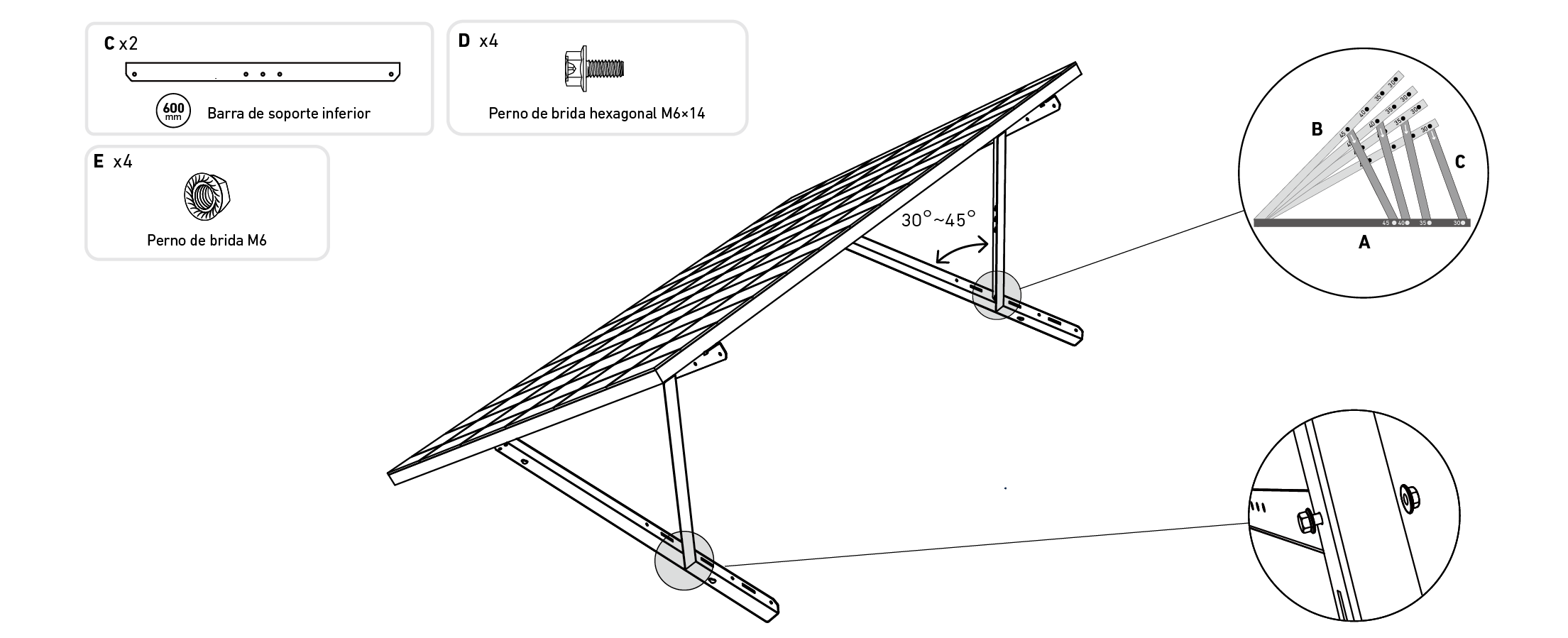

3. Coloque las barras de soporte inferiores y ajuste el ángulo para conseguir la máxima exposición a la luz solar.

4. Alinee el panel solar con los agujeros en las barras de soporte verticales para marcar cuatro puntos de montaje. Los puntos de montaje en la misma barra de soporte vertical deben estar separados 700 mm uno del otro.

5. Retire el panel solar, marque los puntos de montaje y haga los orificios con un taladro eléctrico. Una vez hecho esto, fije las barras con unos tacos.

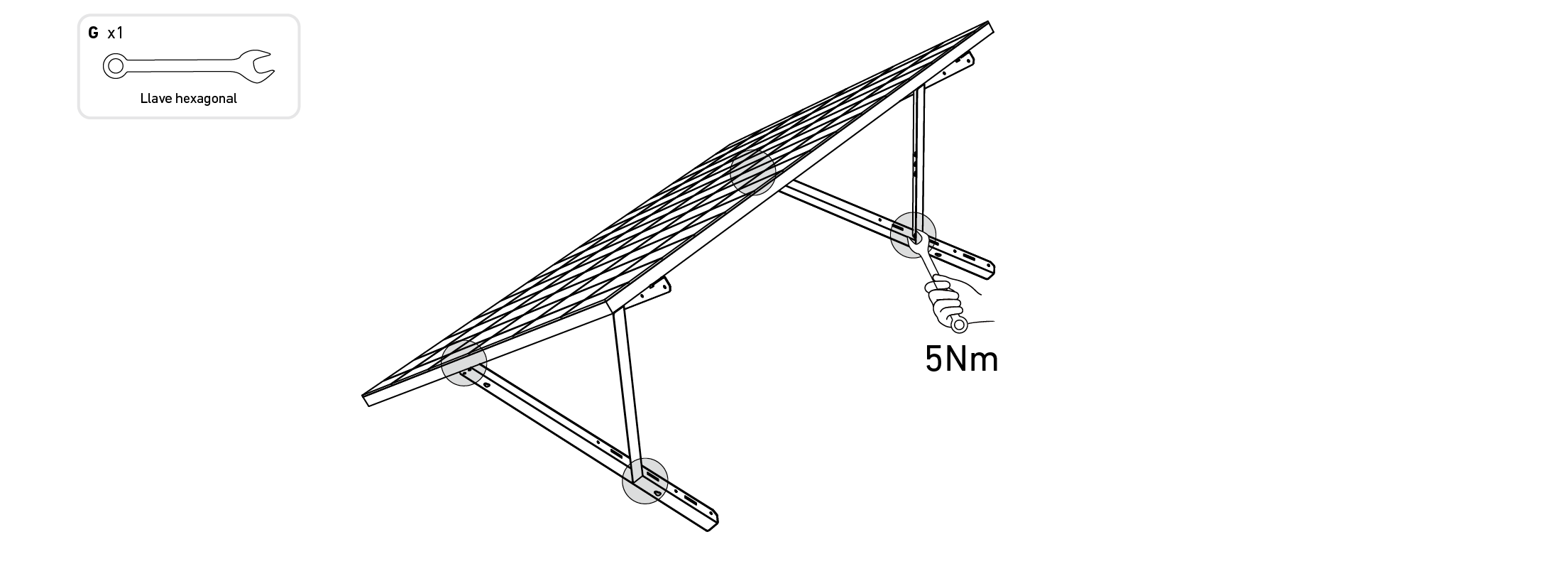

6. Apriete todos los tornillos con una llave inglesacon una torsión de 5N.m.

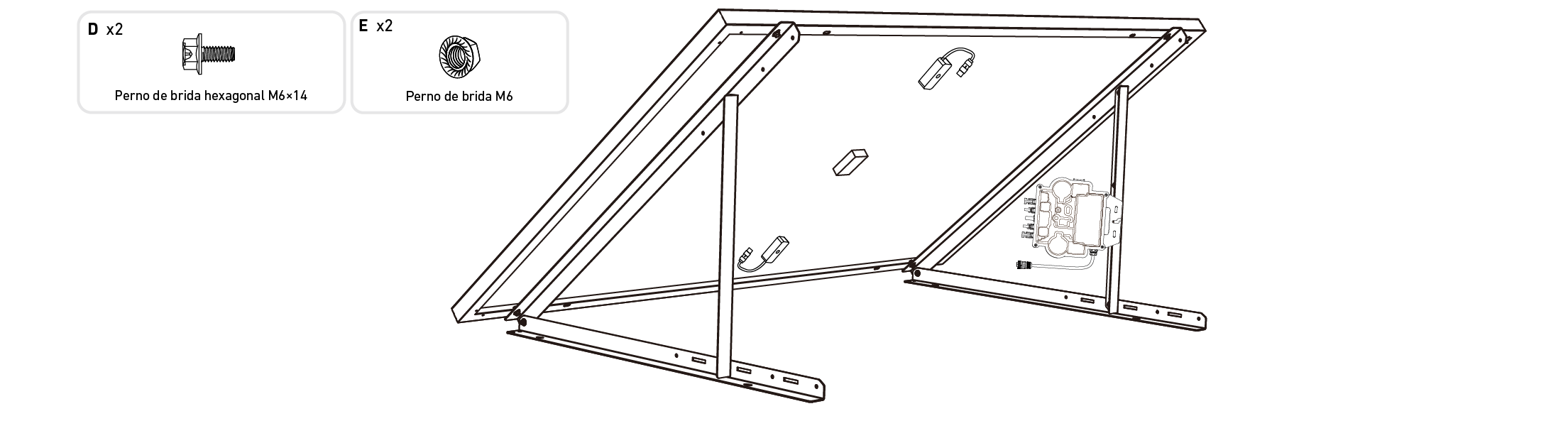

7. Fije el microinversor en las barras de soporte inferiores.

8. Repita los pasos anteriores para instalar el otro panel solar.

9. Conecte el panel solar y el microinversor con los cables alargadores del panel solar.

Nota:

1. Compruebe que se hayan instalado los dos paneles solares antes de este paso.

2. Este paso se debe realizar mientras haya suficiente luz del sol para que el panel solar suministre energía al microinversor.

10. Active el Bluetooth en su teléfono.

11. Descargue la aplicación y siga las instrucciones que se indican en ella para finalizar la configuración del microinversor y la conexión del cable tipo Schuko. Después, puede conectar el microinversor a la red eléctrica doméstica mediante el cable Schuko.

Modo automático:

① Escanee el código QR o busque “Anker” en la App Store, Google Play u otras tiendas de aplicaciones oficiales para descargar la aplicación.

② Regístrese o inicie sesión en su cuenta de Anker.

③ Toque Añadir dispositivos/+ > Microinversor MI80 (BLE).

④ Seleccione la red Wi-Fi de su hogar, introduzca la contraseña y haga clic en el botón Siguiente. Se le redirigirá a la página de Escaneo. Espere un momento.

⑤ Si se le redirige a la página No se encontraron dispositivos, pulse el botón Reintentar ahora y luego repita el paso 4.

⑥ Si se le redirige a la página Se ha añadido correctamente, la configuración se habrá completado. También puede revisar el nombre del dispositivo en esta página.

Modo manual:

① Escanee el código QR o busque “Anker” en la App Store, Google Play u otras tiendas de aplicaciones oficiales para descargar la aplicación.

② Regístrese o inicie sesión en su cuenta de Anker.

③ Toque Añadir dispositivos/+ > Sistema de energía solar para balcones > Microinversor MI80 (BLE).

④ Siga las instrucciones que se indiquen en la aplicación y toque la opción El dispositivo se ha restablecido.

⑤ Seleccione la red Wi-Fi de su hogar, introduzca la contraseña y haga clic en el botón Siguiente. Se le redirigirá a la página de Escaneo. Espere un momento.

⑥ Si se le redirige a la página No se encontraron dispositivos, pulse el botón Reintentar ahora y luego repita el paso 4.

⑦ Si se le redirige a la página Se ha añadido correctamente, la configuración se habrá completado. También puede revisar el nombre del dispositivo en esta página.

12. Para su privacidad y seguridad, el microinversor desactivará automáticamente el Bluetooth una vez se ponga en funcionamiento. Puede volver a activar el Bluetooth del microinversor desconectando y volviendo a conectar los cables de CC. Siga los pasos anteriores para completar la puesta en marcha en 15 minutos.

Montaje sin soportes de inclinación ajustable para panel solar

Pasos de instalación del sistema de energía solar para balcón

• Paso A: Encuentre un lugar adecuado para montar el sistema de energía solar para balcón.

• Paso B: Instale el primer panel solar.

• Paso C: Instale el microinversor.

• Paso D: Instale el segundo panel solar.

• Paso E: Conecte el panel solar al microinversor con el cable alargador del panel solar.

NOTA: Este paso se debe realizar con suficiente luz del sol para que el panel solar suministre energía al microinversor.

• Paso F: Escanee el código QR y descargue la aplicación Anker. Siga las instrucciones de la aplicación para completar la configuración del microinversor y realizar la conexión del cable Schuko.

NOTA: Este paso se debe realizar mientras la red eléctrica de su hogar esté operativa.

• Paso G: Pasados 20 minutos, recibirá los datos del sistema de energía solar para balcón en la aplicación Anker.

NOTA: De acuerdo con la normativa gubernamental y para garantizar la seguridad, el microinversor solo puede ponerse en funcionamiento después de estar conectado a la red eléctrica durante 5 minutos. Para mejorar la precisión de los datos, el sistema los verificará y validará durante 15 minutos antes de verse en la aplicación.

Vista general de los componentes

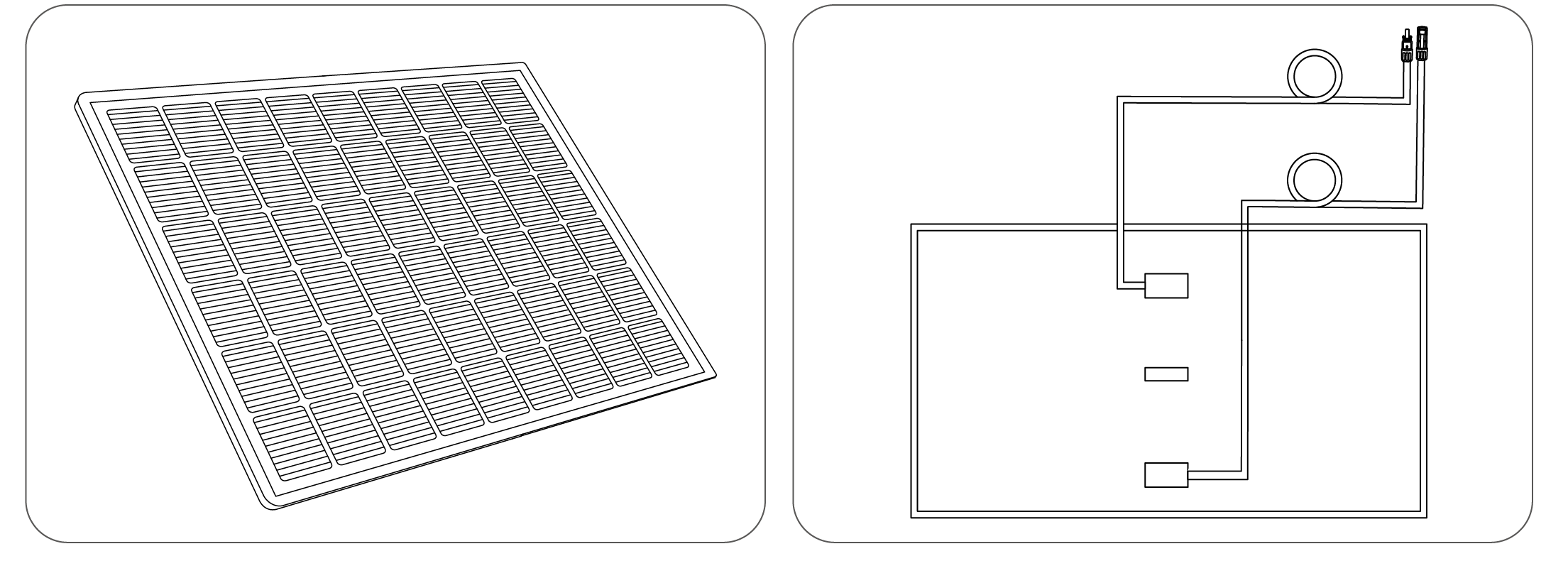

Panel Solar

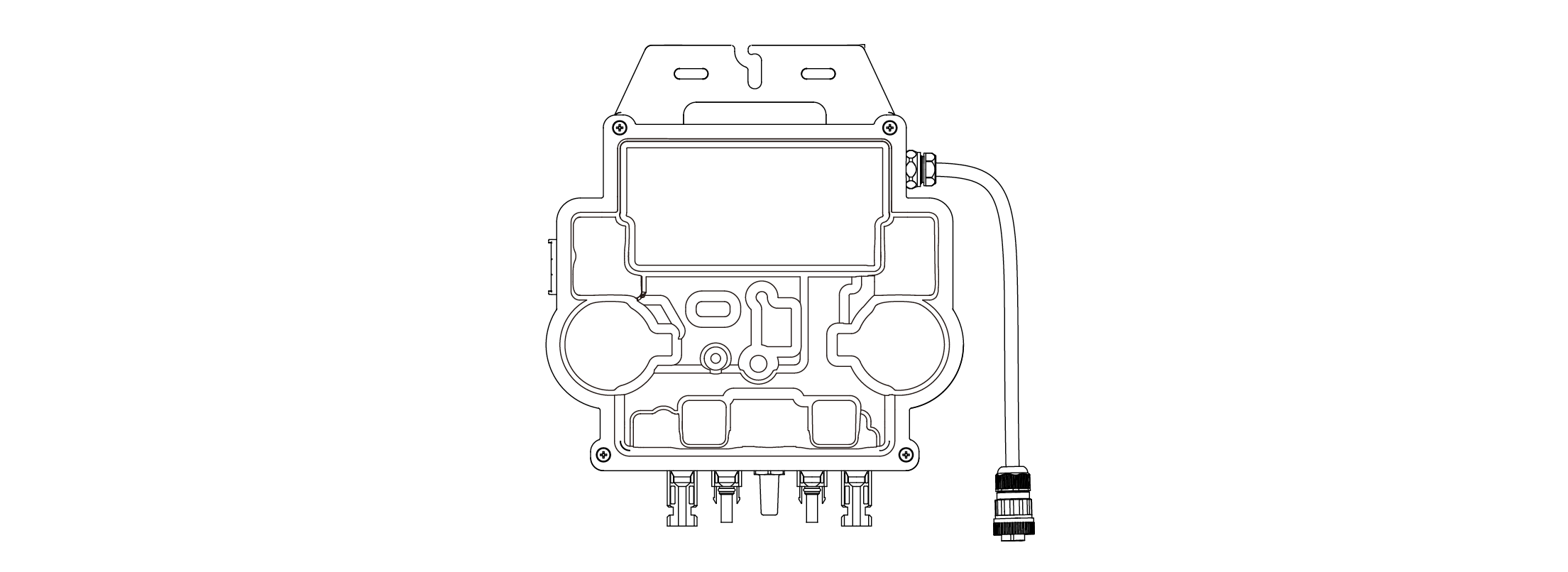

Microinversor

1.MONTAJE	3.Módulo para Wi-Fi	5.Clavija macho QC4
2.Conector de CA	4.Conector hembra QC4

Qué hacer antes del montaje

Si desea verificar y poner en marcha el sistema de energía solar de inmediato, realice el montaje cuando el clima sea soleado.

Le recomendamos que se ayude al menos de otra persona durante el montaje o cuando se vaya a retirar el sistema.

Elección de la ubicación

El panel solar se puede montar en el balcón o en el suelo. Según la ubicación que se elija, habrá diferentes métodos de instalación y se usarán accesorios distintos. Elija una ubicación adecuada antes de instalar los paneles solares.

NOTA: Consulte las Instrucciones de seguridad y las Fichas técnicas para conocer el tamaño del producto y elegir la ubicación adecuada.

Medición de la distancia

Decida dónde va a colocar el microinversor y el panel solar con el cable de conexión Schuko y el cable alargador del panel solar.

INSTALACIÓN

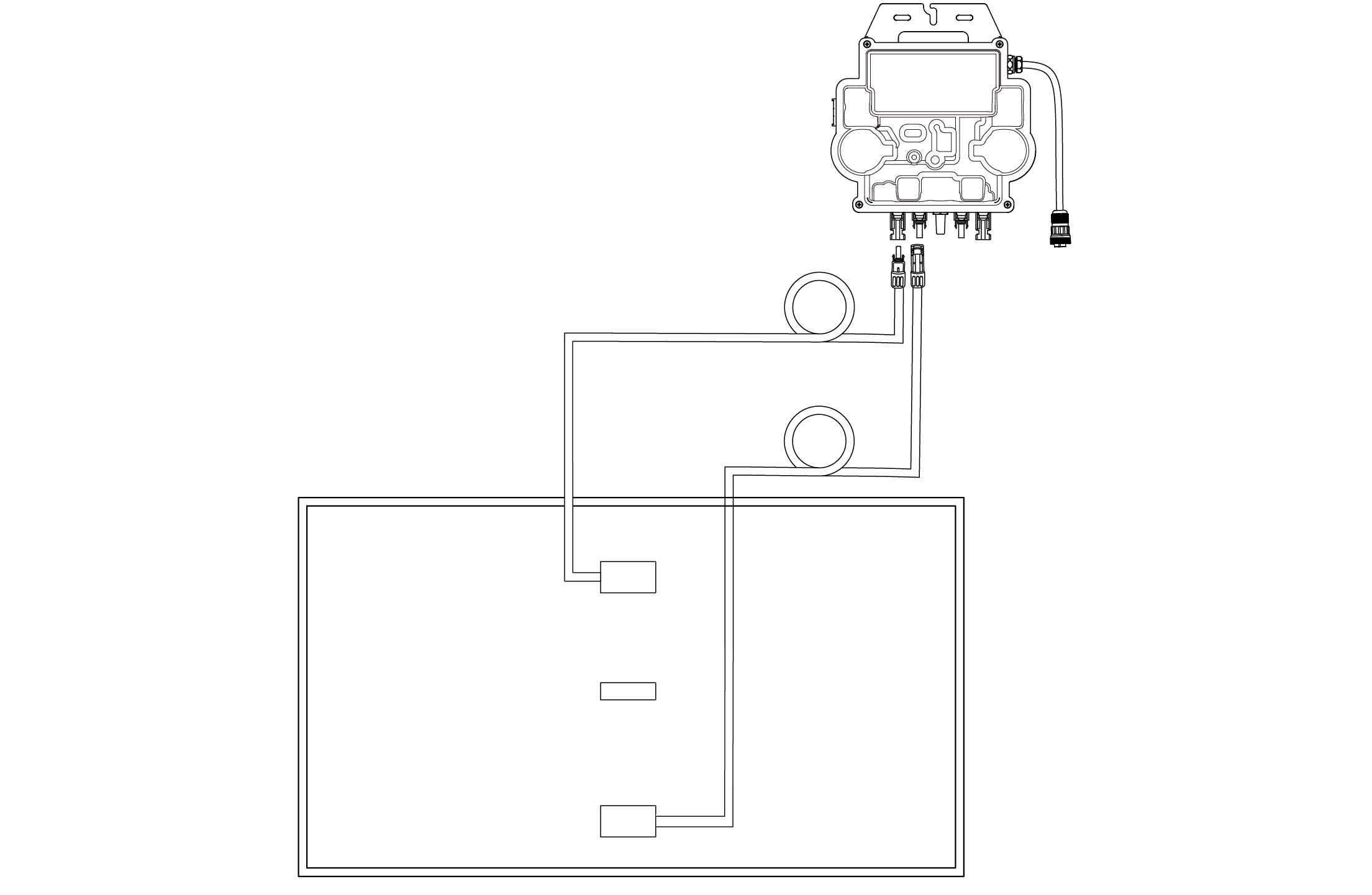

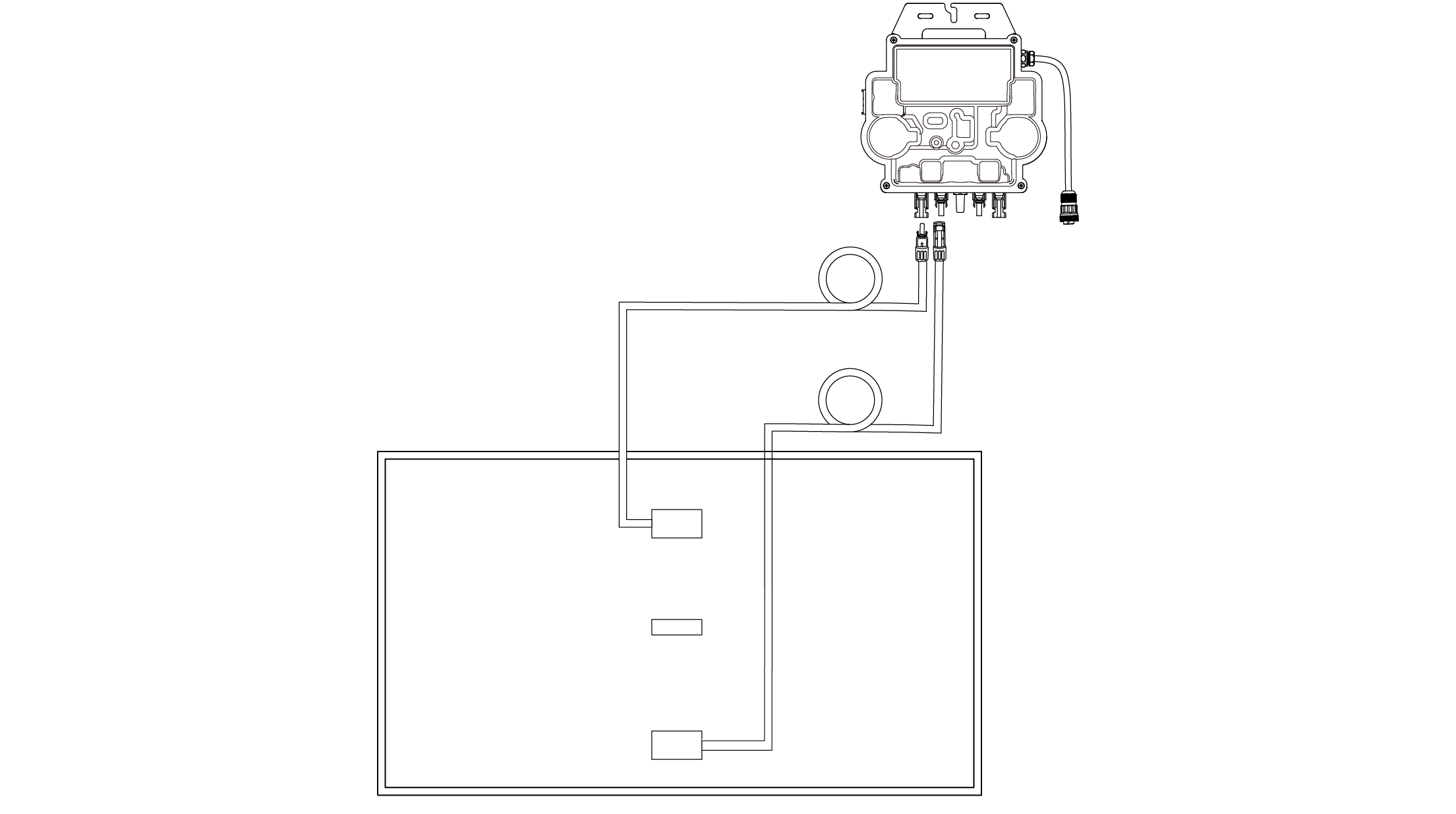

1. Conecte el panel solar con el cable alargador para este.

2. Elija una ubicación adecuada para instalar el microinversor.

Nota: La superficie frontal del microinversor (con el logotipo de Anker) debe mirar hacia afuera. El microinversor se puede fijar con la abrazadera cremallera de acero inoxidable y las tuercas.

*Las abrazaderas cremallera de acero inoxidable y las tuercas no vienen incluidas en el paquete.

3. Monte el otro panel solar.

4. Conecte el panel solar y el microinversor.

Nota:

1. Compruebe que se hayan instalado los dos paneles solares antes de este paso.

2. Este paso se debe realizar mientras haya suficiente luz del sol para que el panel solar suministre energía al microinversor.

5. Active el Bluetooth en su teléfono.

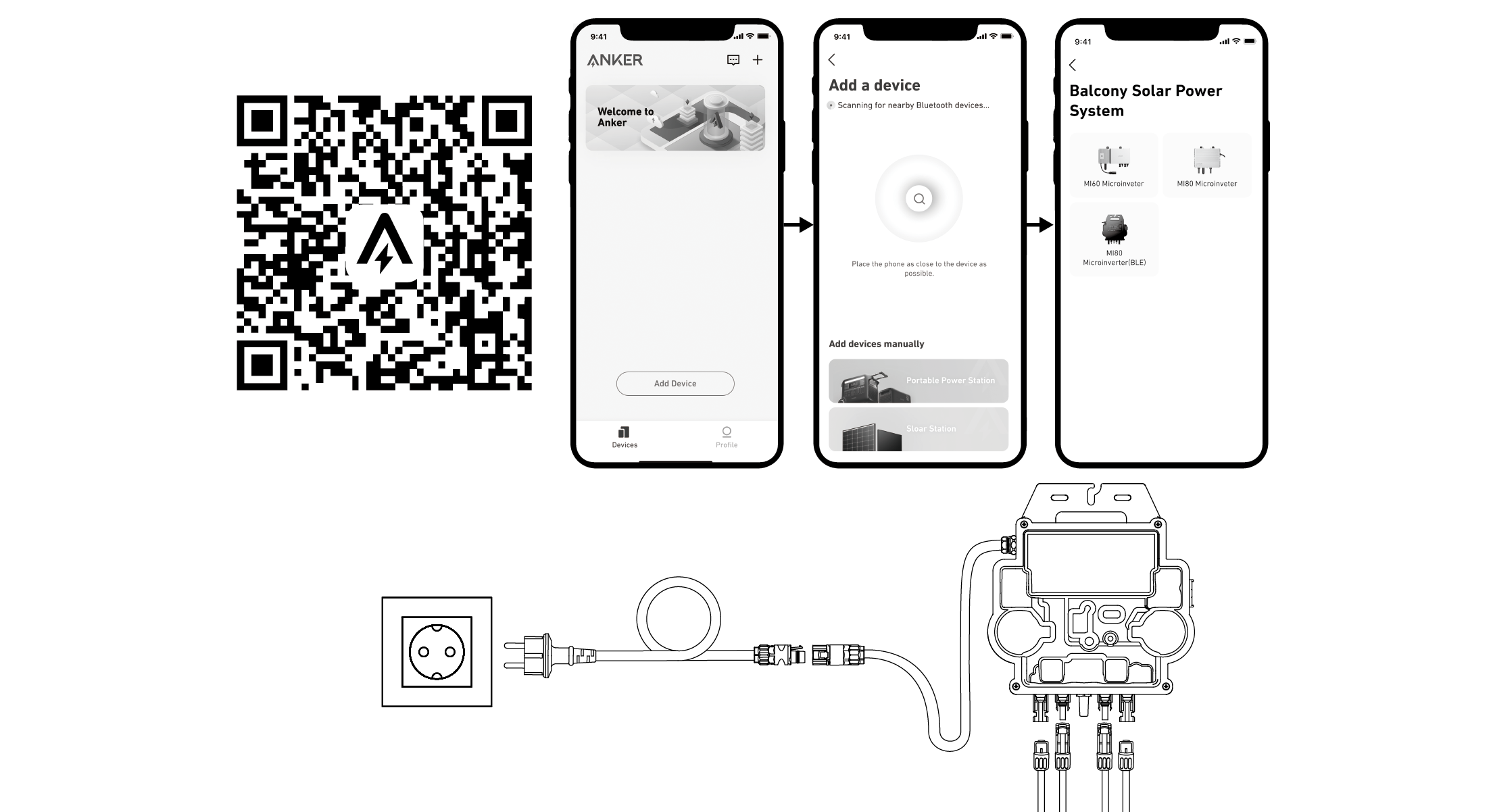

6. Descargue la aplicación y siga las instrucciones que se indican en ella para finalizar la configuración del microinversor y la conexión del cable tipo Schuko. Después, puede conectar el microinversor a la red eléctrica doméstica mediante el cable Schuko.

Modo automático:

① Escanee el código QR o busque “Anker” en la App Store, Google Play u otras tiendas de aplicaciones oficiales para descargar la aplicación.

② Regístrese o inicie sesión en su cuenta de Anker.

③ Toque Añadir dispositivos/+ > Microinversor MI80 (BLE).

④ Seleccione la red Wi-Fi de su hogar, introduzca la contraseña y haga clic en el botón Siguiente. Se le redirigirá a la página de Escaneo. Espere un momento.

⑤ Si se le redirige a la página No se encontraron dispositivos, pulse el botón Reintentar ahora y luego repita el paso 4.

⑥ Si se le redirige a la página Se ha añadido correctamente, la configuración se habrá completado. También puede revisar el nombre del dispositivo en esta página.

Modo manual:

① Escanee el código QR o busque “Anker” en la App Store, Google Play u otras tiendas de aplicaciones oficiales para descargar la aplicación.

② Regístrese o inicie sesión en su cuenta de Anker.

③ Toque Añadir dispositivos/+ > Sistema de energía solar para balcones > Microinversor MI80 (BLE).

④ Siga las instrucciones que se indiquen en la aplicación y toque la opción El dispositivo se ha restablecido.

⑤ Seleccione la red Wi-Fi de su hogar, introduzca la contraseña y haga clic en el botón Siguiente. Se le redirigirá a la página de Escaneo. Espere un momento.

⑥ Si se le redirige a la página No se encontraron dispositivos, pulse el botón Reintentar ahora y luego repita el paso 4.

⑦ Si se le redirige a la página Se ha añadido correctamente, la configuración se habrá completado. También puede revisar el nombre del dispositivo en esta página.

7. Para su privacidad y seguridad, el microinversor desactivará automáticamente el Bluetooth una vez se ponga en funcionamiento. Puede volver a activar el Bluetooth del microinversor desconectando y volviendo a conectar los cables de CC. Siga los pasos anteriores para completar la puesta en marcha en 15 minutos.

Guía de LED

Cuando se dé suficiente corriente continua del módulo, el microinversor se encenderá y el LED comenzará a parpadear.

Indicador LED	Descripción	Qué hacer
Diez destellos verdes cortos	La alimentación de CC va primero al microinversor, no consigue arrancar.	Siga las instrucciones para iniciar la configuración.
Luz verde intermitente cada 5 segundos	Se está generando energía.	El sistema está funcionando.
Luz roja intermitente cada 5 segundos	El microinversor tiene la protección activada o no está conectado a la red eléctrica.	Compruebe si la entrada de CA del microinversor funciona con normalidad.Si es así, asegúrese de que el microinversor esté conectado a la red eléctrica y póngase en contacto con el servicio de asistencia de Anker.
Rojo fijo	Se ha detectado un error del diferencial de protección de conexión a tierra (GFDI) en el sistema fotovoltaico.	Revise si la entrada de CC del microinversor se ha conectado a tierra por error o póngase en contacto con el servicio de asistencia de Anker.
